环氧树脂植筋胶
- 二、环氧树脂植筋胶技术参数胶体性能劈裂抗拉强度（MPa）85抗弯强度（MPa）50抗压强度（MPa）60粘结能力钢对钢拉伸抗剪强度标准值（MPa）10约束拉拔条件下带肋钢筋与混凝土的粘...
- 咨询热线：158-3832-6188
-
产品详情
植筋胶系甲乙双组分改性环氧类结构胶。该胶分常温固化型、低温固化型和潮湿环境或水下固化型三种规格，主要用于混凝土等实心基材中钻孔锚固钢筋、螺栓等。
一、环氧树脂植筋胶产品特点
1、粘接强度高、如同预埋
2、常温固化、硬化过程收缩小
3、耐久性、耐候性好
4、抗老化、耐介质（酸、碱、水）性能好
5、固化后韧性、抗冲击能力优异
6、不含挥发性溶剂、
二、环氧树脂植筋胶技术参数
GB50728-2011《工程结构加固材料安全性鉴定技术规范》I类A级胶
| 性能项目 | 性能要求 | ||
| 胶体性能 | 劈裂抗拉强度（MPa） | ≥8.5 | |
| 抗弯强度（MPa） | ≥50 | ||
| 且不得呈破裂状破坏 | |||
| 抗压强度（MPa） | ≥60 | ||
| 粘结能力 | 钢对钢拉伸抗剪强度标准值（MPa） | ≥10 | |
| 约束拉拔条件下带肋钢筋与混凝土的粘结强度（MPa） |
C30 Φ25 l=150mm |
≥11 | |
|
C60 Φ25 l=125mm |
≥17 | ||
| 钢对钢T冲击剥离长度（mm） | ≤25 | ||
| 不挥发物含量（固体含量）(%) | ≥99 | ||
三、改性环氧树脂植筋胶工艺流程
按规定钻孔→用毛刷和气筒清孔→将A、B组分分别搅拌均匀→按比例配制植筋胶充分搅拌混合→用专用工具将胶液注入孔中→将钢筋或螺杆旋转入孔中→固化→质量检验
1.根据工程设计要求，在基材(如混凝土)中相应位置钻孔，孔径、孔深及钢筋直径应由专业技术人员或现场试验确定。
2. 用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次，孔内不应有灰尘与明水。
3.将钢筋表面进行除锈处理并用丙酮或酒精擦拭干净。
4.将A、B组份按2:1比例混合搅拌至完全均匀，注入钻孔内。

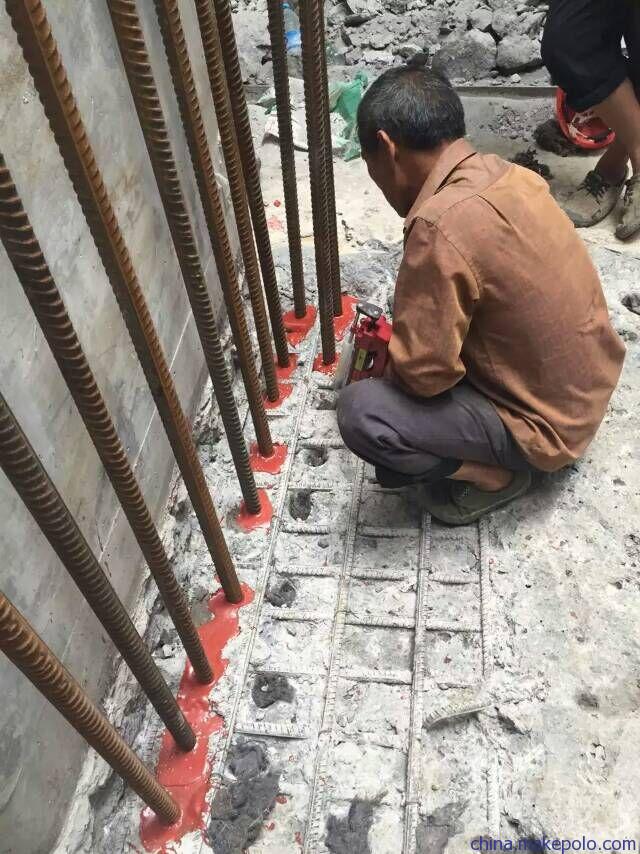

5.将钢筋旋转插入至孔底，保证孔口溢胶并注意防止漏胶。胶层是否饱满，将直接影响锚固力的大小。
6.在固化过程中锚固件避免扰动，凝胶后于室温完全固化1-2天。
7.外观检查固化是否正常。重要部位的植筋需进行现场抗拔试验，检验其锚固力是否满足设计要求;合格后方可进行下一道工序的施工。
四、改性环氧树脂植筋胶应用范围
1．剪力墙、桥面、基础、水库堤坝等拓宽植筋。
2．钢结构预埋件植螺杆。
3．新增结构、建筑加层或改造等植筋。
4．裂缝、粘钢加固等封边。
5．混凝土、石材、钢材、橡胶等之间的粘接。
6、混凝土蜂窝、麻面、缺陷等修补。
五、改性环氧树脂植筋胶包装与存贮
·本产品采用大小铁桶或塑料桶包装；或者360毫升、400毫升支装植筋胶。
·甲组分为：10Kg/桶，乙组分为：10Kg/桶
·常温条件：按重量比为：甲∶乙＝3∶1
·储存期：12个月
厂家直销kehuiyzd;定制各种型号高强自流自密实混凝土、自流砂浆、自密实砂浆、支座灌浆料、高强无收缩灌浆料、环氧树脂灌浆料、风电专用灌浆料、核电专用灌浆料、预应力管道压浆剂/压浆料、超细水泥灌浆、速凝砂浆、速凝水泥、双快水泥、伸缩缝专用修补料、不发火细石混凝土、不发火水泥砂浆、高强耐磨料、耐碱聚合物砂浆、耐碱剂、环氧树脂砂浆、道钉锚固剂、轨道胶泥、重力砂浆、膨胀剂、封锚砂浆、混凝土保护剂、混凝土色差修补剂、混凝土防腐涂料、桥梁墩柱梁体起皮气泡修复材料、裂缝注浆修补剂、混凝土路面断板修复材料、混凝土路面起砂薄层修补料2小时通车、混凝土路面修补料、碳纤维胶，碳布，粘钢胶，修补胶，灌缝胶，植筋胶，灌浆料，压浆料，压浆剂，防碳化涂料，JS聚合物防水涂料，JS渗透结晶防水涂料、装配式建筑专用座浆料、装配式套筒灌浆料、盾构管片修补剂、隧道专用仰面速凝修补剂，钢筋阻锈剂粉体，钢筋阻锈剂水剂（渗透型）、地聚合物注浆料、高强耐磨料，修补材料等100多种加固修补建材！我们自家分销售点，期待与您长期合作
