一、聚合物修补砂浆的应用

1.用于修补和加固混凝土表面损坏，刮平凹凸表面；

2.加厚保护层，修复旧混凝土表面等；

3.本产品采用环氧砂浆，用于“道路、桥梁修复找平加固”

4.提高混凝土的耐久性，延长混凝土的使用寿命，阻止以水为载体的酸、碱、盐、CO2、SO3等物质侵蚀混凝土；

5.含有防锈成分，具有低氯离子扩散率的耐腐蚀性，有效防止钢筋腐蚀、除冰盐和冻融损伤；具有低氯离子扩散率的耐腐蚀性；

二是聚合物修补砂浆的特性

1.耐久性与混凝土相同。它由进口乳液和无机粉末组成。它是一种新型混凝土修复材料，不仅具有纤维材料的附着力，而且具有无机材料的耐久性

2.抗压强度高，干燥快，粘结性能好；

3.具有良好的保水性能和抗裂性，高耐酸性，耐紫外线；

4.操作方便，可湿冷底层施工，健康环保。

三、聚合物修复砂浆特性

GB/T17671《水泥胶砂强度检测方法》采用抗压强度试验方法;

JC/T547《陶瓷墙地砖粘合剂》用于测量拉申粘合强度。

四、聚合物修补砂浆的用法

1.底层的规定和处理：

·基层表面应平整、粗糙、清洁、无油渍、无灰层，不得有砂、空鼓、裂缝等。施工前应用高压水冲洗，保持湿冷，但不得有积水。

·当页面附着力要求较高时，可以提前粉刷正祥高强度页面附着力。

2材料配置:

·粉末：乳液按质量比6:1称量放置(体积比为3):1);

·将具体剂量为80%的乳液倒入粉末中，搅拌均匀，然后慢慢倒入剩余的20%乳液，搅拌均匀，无结块。准备好的浆料应在1小时内使用；

·在高温天气下施工时，如果发现搅拌过的高强度修补材料变稠，应适当加入少量乳液搅拌后正常使用。

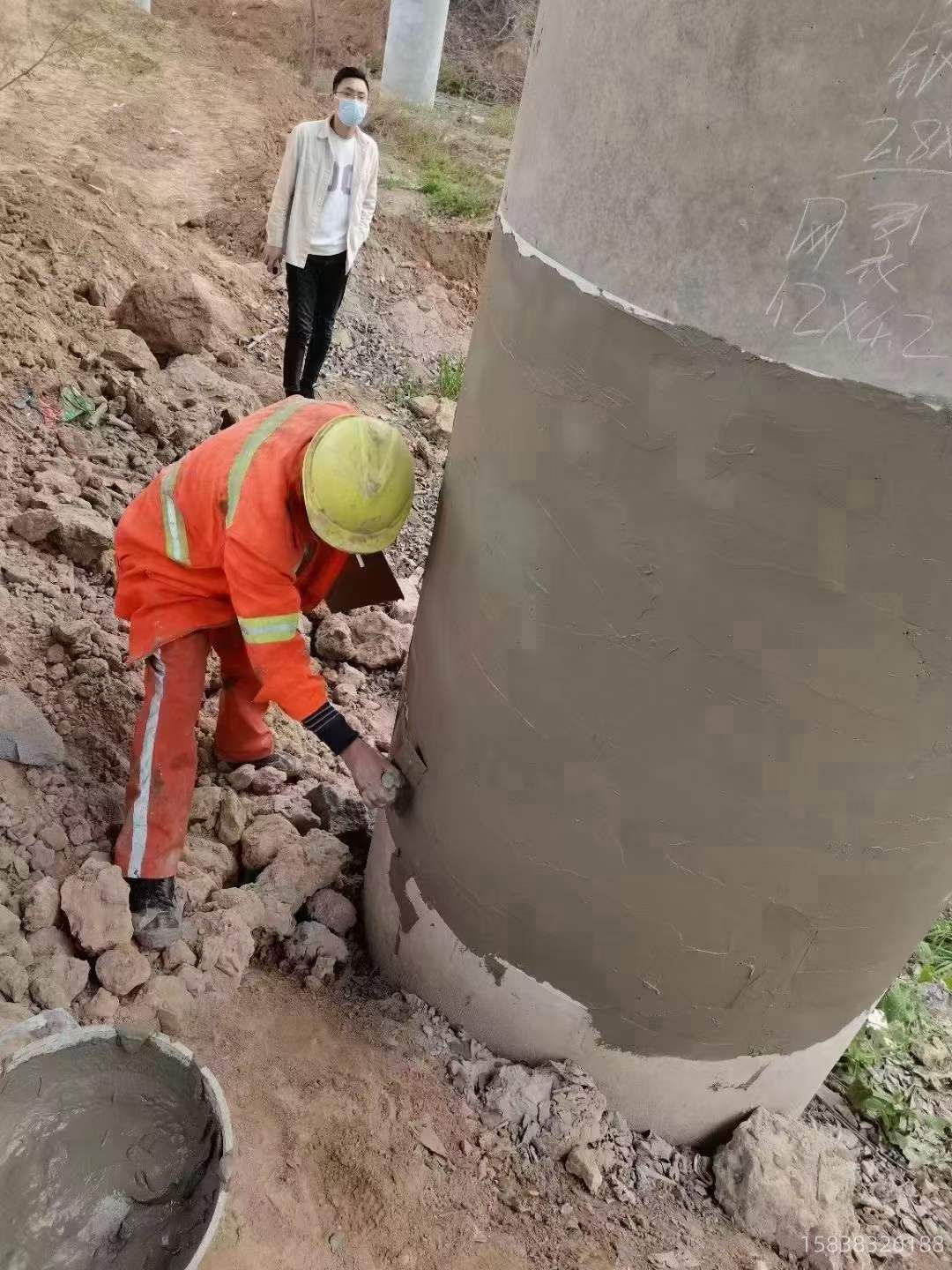

3施工:

·先将材料稀浆均匀涂抹在湿混凝土基层表面(粉末:乳液按质量比2)。:1.配置)，边刷边铺；

·一次性施工面积不宜过大，应分开切割和分层施工。每个区域不得大于10m2，分离施工间隔不得小于24小时。分层施工时，留缝位置应相互分离；

·施工完成后应立即按压擦拭，并应一次刮平，不宜反复擦拭。如遇气泡要戳破卡紧，表面应密实；

·当立面或顶面的表面厚度大于10mm时，应进行分层施工。每层表面的厚度应为5~10mm，下层施工可在前层手指干燥时进行；
