911聚氨酯防水涂料
- 第一涂层:聚氨酯甲、乙、二甲苯按1∶15∶02的比例(重量比)混合后，倒入混合桶中，用电动搅拌器搅拌均匀(约5min)，用橡胶刮刀或厚度均匀的油漆刷刮去一层涂层。涂层固化后未固化时，直径为...
- 咨询热线：158-3832-6188
-
产品详情
聚氨酯防水涂料又称为湿固化聚氨酯防水涂料。它是以异氰酸酯和聚醚多元醇为主要原料，配以各类添加剂和填料，通过加成聚合反应制成。聚氨酯预聚物中的-NCO端基与空气中的水分接触后，通过化学反应在基层表面形成坚韧、柔软、无缝的橡胶防水膜。
一、聚氨酯防水涂料性能指标
GB/T 19250-2013 《聚氨酯防水涂料》
序号 项 目 技术指标
Ⅰ Ⅱ Ⅲ
1 表干时间，h ≤12
2 实干时间，h ≤24
3 拉伸强度，MPa ≥2.00 ≥6.00 ≥12.0
4 断裂伸长率，% ≥500 ≥450 ≥250
5 撕裂强度，（N/mm） ≥15 ≥30 ≥40
6 低温弯折性 ≤-35℃，无裂纹
7 不透水性 0.3MPa，120min，不透水
8 加热伸缩率，% -4.0~+1.0
9 粘结强度，MPa ≥1.0
10 吸水率，% ≤5.0
二、聚氨酯防水涂料产品特征
1、性能好，无苯溶剂，无煤焦油。
2、使用方便，组件单一，使用方便，利于施工。
3、纯聚氨酯组合物，具备橡胶特性的涂层，弹性优异，强度高，延展性好。
4、涂层厚，涂层致密，无针孔和气泡。
5、化学反应成膜、耐水性、耐腐蚀性、防霉性。
6、附着力强，颜色可调。
三.聚氨酯防水涂料公用范围
1、地下室、卫生间、浴室、厨房、地板、阳台、非裸露屋顶等防水防潮工程。
2、桥梁、涵洞、人防工程的防水防潮。
3、金属管道、车间地板、水池和冷库的防潮工程。
四.聚氨酯防水涂料施工技术
聚氨酯防水涂料的施工工艺包含:1 .清洁基层；2、涂刷底漆；3.附加具体内容层；4.一层涂层；5.第二涂层；6、第三层油漆和粘土渣。

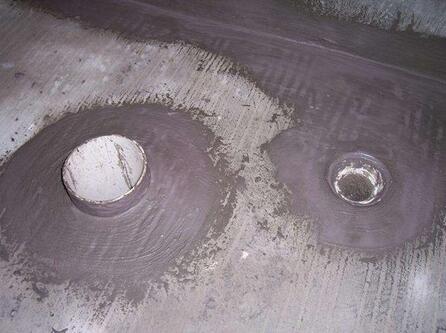

1.清理基层:用铲刀清理附着在铺砌层上的灰尘，用扫帚清理灰尘，尤其是管道根部、地漏和排水口。假如有油污，应使用钢丝刷和砂纸将其刷掉，或在油污表面涂抹上中心漆和水泥。表面必须平整，并用1: 3水泥砂浆铺设。
4.一涂层:聚氨酯甲、乙、二甲苯按1∶1.5∶0.2的比例(重量比)混合后，倒入混合桶中，用电动搅拌器搅拌均匀(约5min)，用橡胶刮刀或厚度均匀的油漆刷刮去一层涂层。刮削量优选为0.8-1.0千克/米，要不然操作从内到外返回。
5.第二涂层:在一涂层固化成非粘性后，依据一涂层的配料方法开展第二涂层操作。为了使涂层厚度均匀，摩擦损毁方向必须垂直于一涂层的磨损方向，摩擦损伤量必须与一涂层的摩擦损毁量相同。
6.第三层涂层:第二层涂层固化后，仍按前两次的料比搅拌涂层材料，第三次刮削量为0.4-0.5公斤/米。涂层固化后未固化时，直径为φ2-φ3毫米的干净石渣可稀疏分散在涂层表面，基本可普遍增长与水泥砂浆涂层的附着力。
在操作进程中，配料应按照当天的操作量实施混合，不可过多。如果涂层的粘度太高而不可以被摩擦和损坏，可以再加进少量二甲苯稀释，再添加量不可以超过乙材料的10%。万一甲、乙混合物固化过快影响施工，可再添加进少量磷酸或苯磺酰氯缓凝剂，再加入量不能够超过甲的0.5%；一但涂层固化太慢，可以再添加上少量二月桂酸二丁基锡作为凝结剂。不过，添加量不能够高于材料a的0.3%..
防水涂层完毕后，验收合格后就可以实施蓄水试验。聚氨酯防水涂料24小时无渗漏，可实施面层施工。
五、聚氨酯防水涂料包装和储存
产品包装在同一个干净、干燥、密封的铁桶中，重量为20公斤/桶。原装密封产品储存在干燥凉爽的环境中，保质期为一年。
