装配式建筑设计的注意点应从三个方面:
一,预制构件科学拆分
建筑产业化的核心是生产产业化,生产产业化的关键是设计标准化,最核心的环节是建立一套自适应模数协调原则。 在设计中,对各功能模块的尺寸和类型进行优化,使建筑部件具有通用性和可互换性,并在建筑施工过程中获得功能、质量、技术和经济等方面的最优方案,促进建设模式从粗放型向集约型的转变。
标准化的关键是部件的科学分离。预制构件的科学分离将对建筑功能、建筑标高、结构应力状况、预制构件的承载能力、工程造价等产生影响。 根据作用和受力的不同,构件主要分为竖向构件,水平构件和非应力构件。 竖向构件主要有预制剪力墙等。 水平构件主要包括预制楼板,预制阳台空调板,预制楼梯等。 其中不可强制的组件是PCF外部面板,丰富的外部立面和装饰组件,以提高建筑的整体美观。
构件分离主要考虑五个因素:一是受力合理;二是制作,运输,吊装要求;三是预制构件加固施工要求;四是连接安装施工要求;五是预制构件标准化设计要求,最终达到“少规格,多组合”的目的。
二. 连接节点的处理装配式建筑套筒灌浆料。
节点的设计和施工是装配式结构的重点和难点。 保证连接节点的性能是保证装配式结构性能的关键。 节点的施工质量是施工质量的核心。 因此采用的节点形式应便于施工,保证施工质量。

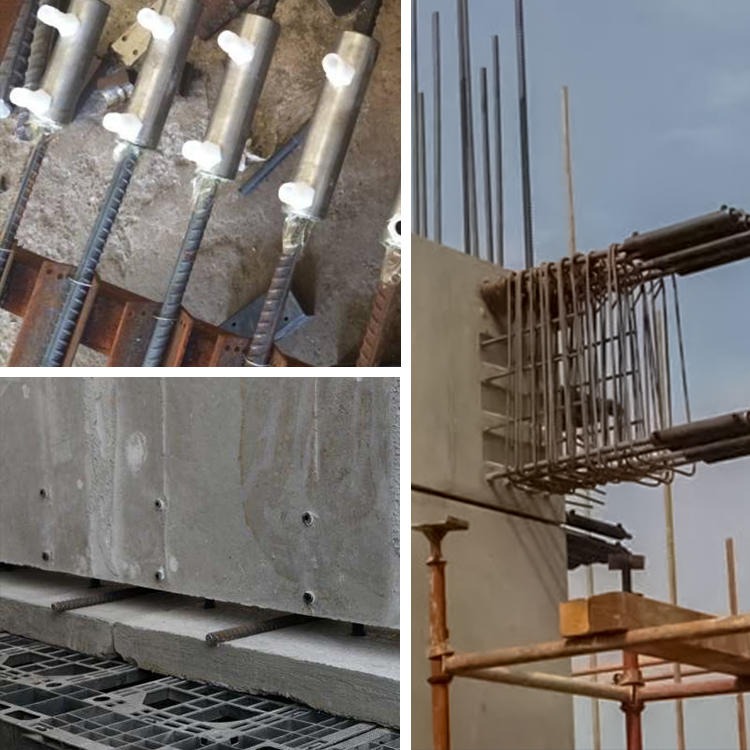

预制构件竖向应力钢筋连接方式是美国,日本等地震多发国家广泛采用的钢筋套筒连接技术。 该技术的安全性和可靠性得到了国内大量科研技术人员的证明,并被纳入装配式混凝土结构技术规范。注浆套筒连接技术是将上下两根钢筋通过填充水泥基等注浆材料连接到内外套筒之间的环形间隙,使传力合理,清晰,使计算分析符合接头的实际受力情况。 钢筋灌浆套筒灌浆料。
从施工专业角度看,节点处理的重点包括外保温和防水措施。 夹层式夹层外墙板,内侧为混凝土持力层,中间为保温层,外侧为混凝土保护层。防水措施主要体现在板缝上,竖向板缝采用结构防水与材料防水相结合的两种防水结构,水平板缝采用结构防水与材料防水相结合的两种防水结构。 装配式建筑灌浆料。
三是BIM全产业链应用
将BIM与工业用房系统相结合,不仅可以提高项目的精细化管理和集约化管理,而且可以提高资源利用效率,降低成本,提高工程设计和施工质量水平 。装配式灌浆料。
BIM软件可以全面检测管道e68a847af339与土建之间的所有碰撞问题,并为专业设计人员提供调整,理论上可以消除所有管道碰撞问题。 Revit
通过数据驱动的系统建模和设计,MEP对管道桥的设计进行优化,可以最大限度地减少管道桥之间以及管道桥与结构构件在管道桥系统设计中的碰撞。 装配式灌浆料试件。
设计院应具备产业化项目全产业链,全生命周期的BIM应用规划能力,确定应用标准及传递接口,BIM信息化应用目标及各阶段,建立并维护BIM信息化应用协同平台,实现产业化项目前期规划阶段,设计阶段,构件生产阶段,施工阶段,拆除阶段全生命周期应用技术,实现全生命周期应用技术,帮助业主实现对工程质量、进度和成本的全面、实时控制。
住宅产业化是我国建筑业的一场深刻革命,是建筑业发展的必然趋势之一。 与欧美,日本等发达国家相比,我国住宅产业化发展仍处于初级阶段,面临管理体制滞后,技术体系不完善,建设成本高的不利局面。 在不断完善技术体系,推进建筑住宅产业化激励机制的同时,注重设计,施工,管理一体化,通过项目规划,规划设计,建筑设计,生产加工,运输施工,设备设施安装,装饰装修,运营管理等全过程,形成完整的一体化运营模式。
