风力发电专用注浆材料主要用于陆上风力发电机的超高强度水泥基注浆。它是一种非收缩水泥基灌浆。与水混合后，它会产生均匀，可流动且具有柔性的材料，并具有较高的早期强度和最终强度。泵送灌浆材料，该产品具有很高的抗疲劳性。最好的胶结材料堆积模型和水泥纳米技术的应用是指生产出的胶浆材料具有优异的技术性能，优异的流变性能和独特的施工时间延长。
用：
1设备基础的二次灌浆材料：适用于机器底座，螺栓等；二次灌浆材料用于钢结构（钢轨，钢框架，钢柱等）与基础的固定连接。
2地脚螺栓的锚固和钢筋的埋入：
（1）加固建筑桥梁，板柱基础，地板和道路。
（2）可以固定地脚螺栓，螺栓和钢筋，并可以进行结构加固。
（3）加强地铁，隧道，地下等工程的施工缝。
3混凝土结构的加固和修理：
（1）使用高强度非收缩灌浆材料来增强混凝土梁，平板，螺栓和其他组件的横截面。
（2）使用CGM高强度非收缩灌浆修补混凝土孔。
（3）使用CGM高强无收缩灌浆材料修补混凝土路面。
施工技术
1.根据地脚螺栓基础图的要求安装地脚板的预埋部分。
2.将下部固定板的支撑螺栓与相应的嵌入式零件牢固地焊接在一起。焊脚的高度为W6mm。调整支撑螺栓，使下部固定板达到图纸的设计高度，下部固定板的高度为3mm。下锚板和基础中心同心圆w 5.0mm。
3.混合料的浇筑完成后，要求上锚板的顶面在水平面内，误差不超过2mm。如果制造商有跟踪要求，请遵循制造商的要求并最大程度地减少安装错误。
4.地脚螺栓穿入下部固定板后，应将所有垫圈安装在下部固定板下方，并拧紧下方的螺母至300N.m。在将局部垫层倒入下锚板下方之前，应先进行隐蔽的工程验收，裸露的螺纹应不利于检查和验收。确认合格后，可以将其疏通至0（螺母没有丢失并拧紧）。

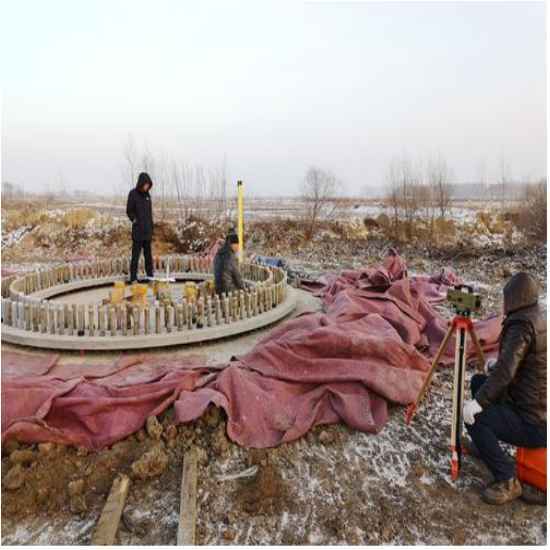

5.上下固定板的同心度应为3mm。
6.在混凝土浇筑过程中，应主要保护地脚螺栓组件，并用塑料板或雨布覆盖地脚螺栓板和上脚螺栓板的上部，以防止上脚螺栓板和地脚螺栓被混凝土浇筑过程中被污染或损坏。
7.主混凝土在浇筑后3天可以灌浆。二次灌浆无需收缩，不渗色，自流平，可慧性和防腐（防锈）。注浆材料厚度的允许偏差为土5mm，施工应连续进行。灌浆材料的施工和维护应按照《水泥基灌浆材料应用技术规范G8T50448-2015》进行。
8.与水泥基灌浆材料接触的混凝土表面应完全打碎。注浆前，应清理设备底板和与注浆材料接触的混凝土基础表面，并且不得有松散的砾石，浮浆，浮灰，油渍，蜡等。基础表面灌浆前24小时应将混凝土完全润湿，灌浆前1小时应清除积水。
9. 2）灌浆不足时，应从TM进行灌浆，直到从另一侧溢出为止，并且不应同时从相对的两侧进行灌浆。灌浆开始后，必须连续进行灌浆，并应尽可能缩短灌浆时间。
10，灌浆达到设计强度后，在其表面涂上普通环氧煤焦油沥青，干膜厚度不小于300um。符合《埋地钢管环氧煤沥青防腐涂料技术标准》（SY0447-2014）。
基础混凝土强度达到100％后，即可进行起重施工。将地脚螺栓拉伸到设计的预拉力926kN，超压系数为1.15，在地脚螺栓通过验收后，可以调试风扇发电。
风力发电专用组件灌浆-风力发电灌浆
特征：
答：可以在施工现场直接加水搅拌即可使用，施工方便快捷。
B.流动性好，保留时间长，内聚力好，不分层不离析，不渗色。
C.具有微膨胀性能，硬化后结构致密，不收缩不开裂，具有良好的耐磨性和韧性。
D.超早期强度，超：1天，3天，28天的抗压强度分别可以达到40MPa，60MPa和80MPa。
