cgm-100环氧灌浆料

第一，表面预处理

接触CGM-100无收缩环氧树脂灌浆材料的混凝土表面时，必须去除表面的浮浆，露出牢固的底层，以保证灌浆表面的清洁、干燥和无油。在混凝土连接面外边缘抛光25毫米厚的倒角边缘，以扩大灌浆材料和基础粘合面积的边缘；必须粘合的金属表面也不应生锈(要求sspc-sp6的光滑度)。

二、支模

模板必须牢固，重叠牢固，并在其内部涂抹油脂、蜡或粘贴pvc胶带，以便于出模；为了方便倾倒和安装超过100毫米。将25毫米厚的45度斜角木线钉在模板内侧注浆水平的高度上，防止浇注体边缘应力集中。

第三，施工说明

工作温度包括混凝土基础和空气温度。为了获得最佳的工作环境，最好在施工时间和24小时内保持工作温度在15℃。～32℃和20℃是最合适的。夏季施工防止下午高温，必要时建造遮阳篷；冬季气温较低时，应在灌浆区域建造温室，以提高温度，以确保施工环境温度超过15℃。建议选择下午进行施工。

四、调料

1、用于提式搅拌器(200-250rpm)先将A料、B料各自搅拌均匀(长时间放置有沉淀状态)，然后按A料：B料=1料：3比搅拌均匀，搅拌时间约3分钟。

2、根据A-20rpm在低速大功率搅拌器(15-20rpm)中:B:C=1:3:加入C料30比例，使A料、B料。、C料充分搅拌均匀，搅拌时间约5-10分钟。为了保证混合物在温度较低时的流动性，可以适当减少C料的用量或放水搅拌均匀。

注浆方法五、注浆方法

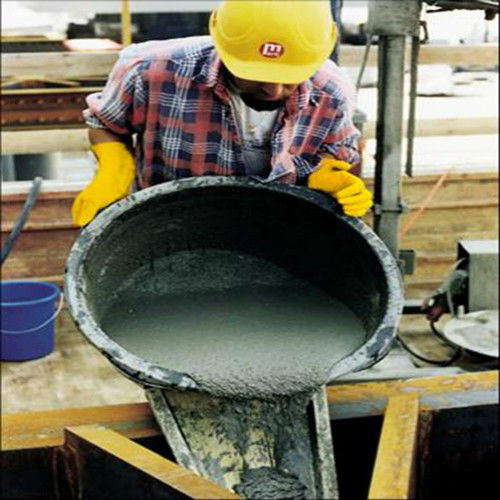

1、灌浆需要从一侧灌浆到另一侧；灌浆过程中可以挤压但不要振动，以防止混合气体停留；灌浆间距超过1.5m时，应选择上位灌浆漏斗法，利用重力压差原理协助灌浆。

2、注浆工作必须尽快完成。

3、一次注浆层的厚度保持在25毫米。～中间350mm；一次螺栓孔注浆深度不超过1500mm；灌浆容量超过1.8m×1.8m×在150mm的时候，要用抢抹板将变形缝预埋条粘在基面上，注浆后将其表面部分清除，再用密封材料制成变形缝。

★包装规格

A料：标准包装规格为5kg/桶，应存放在5℃以上阴凉密封条件下，保质期为6个月。

B料：标准包装规格为15kg/桶，应储存在5℃以上阴凉密封条件下，保质期为6个月。

C料：标准包装规格为50kg/袋，应存放在干燥防水的环境中，未开封的保质期为6个月。

注：1、应用净重配制：A:B:C=1:3:每组净重90kg.

2、不燃、不爆炸、零污染、无放射性伤害，可按一般货物存放运输。
