c80钢筋套筒灌浆料

用于钢筋搭接的套筒灌浆材料是一种由高等级水泥、细骨料和各种混凝土外加剂预拌而成的水泥基干混凝土材料。现场按规定放水搅拌均匀后，产生自流料浆，具有粘度低、流动性好、强度高、微膨胀等特点。适用于工业化和预制住宅预制构件的连接，可用于大型设备的基本二次灌浆和钢结构柱角的灌浆，原流量超过300mm；当需水量增加时，不会产生沉降和泌水，以确保材料的均匀性和施工性；放水搅拌后逐渐膨胀，可补偿水分流失带来的塑性收缩；密封条件下后期膨胀（硬化后膨胀），确保钢筋与套筒连接牢固；3d强度可达到一般灌浆材料28d规定，**最终强度可达到100mpa以上；无毒、无味、零污染、易燃，对环境和操作人员无损害；

二、JG/T408-2013钢筋搭接套筒灌浆材料技术规范：

三、应用领域

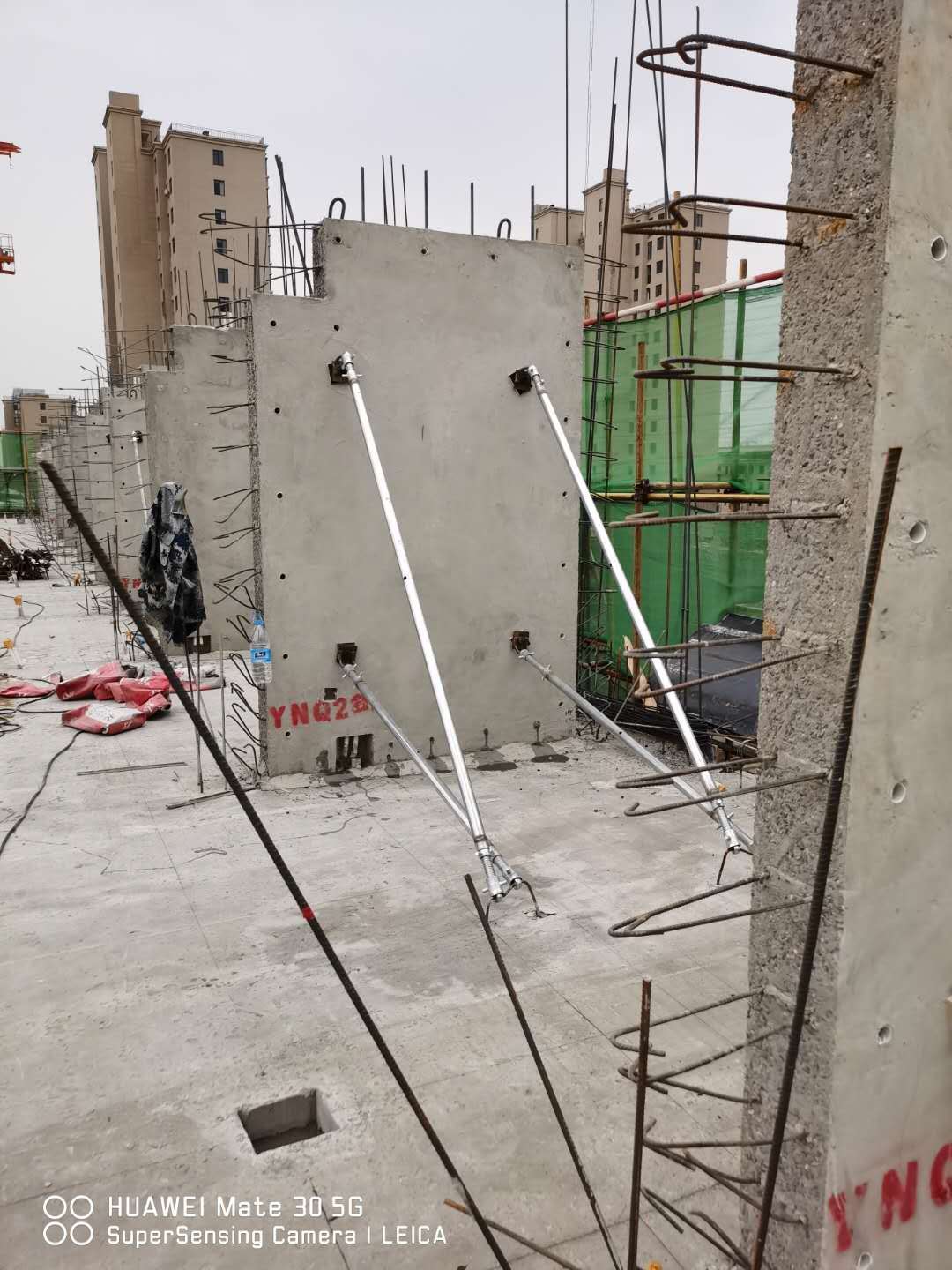

u预制住宅、工业化住宅预制框架柱、框架柱等套筒与钢筋连接；

u大型设备基本二次灌浆；高层钢结构柱角二次灌浆；

u其他对灌浆材料强度要求高、流通性好的场所；

四、操作方法

u施工条件适宜温度为5-30℃。当温度高于30℃时，应采用冷水混合，以降低浆料温度。

u基层处理：清除施工表面，清除基本表面的灰层、油渍等；所有可能的泥浆都需要严密堵塞。施工表面必须牢固，无明水。

u检查钢套筒的灌浆孔和出风孔是否堵塞。如有堵塞，应先进行输通。

u连接灌浆管，准备堵头。

u根据推荐的需水量，建议选择低速强制搅拌机，搅拌约3min，也可与手电钻搅拌机混合。混合后，应静置1-2min，待气泡破坏后再灌浆；在推荐需水量的前提下，需水量可以±1%调整。搅拌后不能再放水，搅拌好的料浆应在30min内注浆。

u在紧急情况下，如果使用人工混合，灌浆材料的粘度在一开始就会相对较高。随着混合的发展，粘度降低，流通性逐渐显现。人工混合需水量稍大，过大时会产生泌水分离。

u灌浆速率应与灌浆料的流通性、构件和套筒孔融为一体，适用于0.05-0.1的灌浆压力MPa.注意压力过大导致崩管跑浆。

u从低端灌注到高端出浆口，然后关闭注浆口和排气口。

u灌浆后24小时内不能振荡灌浆位置。在下一次施工前，在同一条件下，试块的强度达到35MPa以上。
