高强度混凝土裂缝修补剂

渗透修复剂为甲、乙双组分改性环氧类低粘度液状胶粘剂，具有粘度低、放热少、适用期长、灌注工艺简单等特点。

一、产品简介

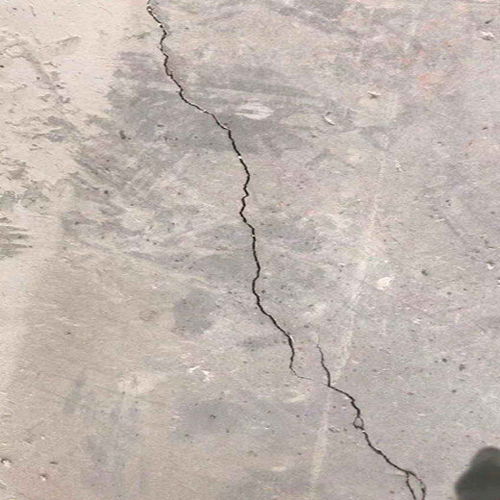

当建筑物由于温度交叉循环、施工操作不当等因素而产生裂缝时会引起渗漏、钢筋锈蚀、结构可靠性降低等安全隐患。

压力注胶修补法是将低粘度的XML渗透修复剂通过压力注胶器注入砼的微细裂缝中，充分利用其渗透性好的优点进行裂缝修补。

二、产品特点

粘度很低、渗透力强，能注入0.1mm宽的微裂缝；

抗老化、耐介质（酸、碱、水）性能好；

不含挥发性溶剂、硬化时不收缩；

固化后韧性和抗冲击能力优异；

可操作时间长、绿色环保。

三、适用范围

混凝土裂缝（0.1～1.5mm）、内部缺陷（蜂窝、孔洞）灌浆修补。

地脚螺栓、设备底板二次灌浆、环氧树脂自流地坪施工。

砌体结构、钢筋混凝土结构等的结构裂缝与非结构裂缝，将其与合适的加固方案结合起来可以达到标本兼治的目的。

四、性能指标

注：XML渗透修复剂执行规范：GB50728-2011《工程结构加固材料安全性鉴定技术规范》I类A级胶。

XML渗透修复剂符合QB18583-2001《室内装饰装修材料胶粘剂中有害物质限量》。

五、施工工艺

裂缝调查→裂缝处理→粘贴注胶底座→封口胶封缝→封缝验收→压力注胶(低压慢注)→验收

第一步：

对基材表面进行处理，去除浮灰和尘土，必要时要去掉保护层，可以采用丙酮等稀释剂或压缩空气处理基材表面。

第二步：

确定胶座的位置，一般在裂缝的交错处、裂缝的端部必须安置，其余沿着裂缝每隔20cm安置一个胶座（若裂缝≥0.5mm,距离可以设置在15cm～20cm区间内，若裂缝＜0.5mm,距离可以设置在10cm～15cm），使用调和完成封缝胶将胶座粘在相应位置。

此工具具有加压功能，使用时可根据实际需要调整压力，可以保证0.1MPa～1MPa的压力。

第三步：

封缝处理，将调配好的封缝胶刮涂于胶座之间的裂缝上，宽度至封住裂缝为准。

第四步：

将XML渗透修复剂A料和B料按照重量比（3:1）混合均匀，将配置好的胶液用注胶器吸入胶管中，准备注胶。

第五步：

注胶时使注胶器链接底座即可注胶，待到相邻底座有胶液溢出即为已满，用堵头封闭底座，进行下一底座注胶，依次进行。

第六步：

将注胶器放于盛有丙酮的容器中反复冲洗几次，以备再用，待胶体初凝后，剔除胶座，便于进行下一道工序。
