装配式灌浆料使用说明书

随着预制住宅的逐步营销和推广，套筒灌浆材料的自来水网络带宽小、吸水膨胀不稳定、早期强度差等问题日益抑制了建设项目的步伐。通过分析石材、外加剂、引气剂、混凝土膨胀剂等成分对无收缩灌浆材料工作特点、物理性能和飙升的规律性，成功取出原流量325mm，1d抗压强度46.8MPa,吸水膨胀率0.024％高性能水泥基灌浆材料的各种特点远好于JG/T408-2013年钢筋套筒连接灌浆材料的标准指标。

钢筋搭接套筒灌浆材料以混凝土为基础原料，配备高韧性细骨料、***水泥添加剂、增稠剂、塑料保护剂、增稠剂、复合矿物减水剂等相关材料，现场均匀产生自动流出浆，粘度低、流动性好、强度大、微膨胀、浆圆、冲洗好，适用于工业发展、预制建筑预制构件连接，可用于大型机械设备基础二次灌浆、钢结构柱一角灌浆等。

1、技术规格：

产品执行标准：JG/T408-2013《套筒灌浆材料钢筋连接》

4、施工工艺：

4.1、砖表面处理：清除工程施工表面，清除基本表面灰层、油污等，人工或机械坐浆（或油漆防水腻子），所有工程施工表面必须牢固，无明水县；

4.2、检查钢套筒的灌浆孔和排气口是否堵塞，如有堵塞，应***运输；

4.3、连接灌浆管，准备管接头；

4.4、根据***需水量，将水与高强度灌浆材料混合，***选用低速档强制搅拌机，一般搅拌3-5min；如果用手钻搅拌，搅拌后会有更多的气泡，必须静放2min，待气泡破裂后再灌浆；

4.5、如果采用人工混合，高强度灌浆材料的粘度相对较高。此时，必须增加混合时间，而不是因为粘度高而少放水。根据***的需水量，随着混合时间的延长，高强度灌浆材料的流通性会越来越好。

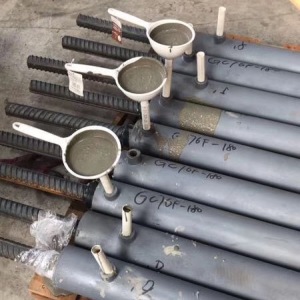

4.6、采用人工或机械灌浆，从一端灌入，另一端排出后关闭灌浆口和排气口。

4.7、灌浆位置不得在注浆后24小时内振荡。

5、常见问题：

5.1、工程施工工作温度为5～35℃，否则，应采取有效措施。

5.2、严格控制加水流量：适用于0.130-0.145.

5.3、需水量应根据本说明书***使用，严禁随意或估计放水量，禁止掺入所有减水剂和外掺料。

5.4、高强灌浆材料自来水必须符合混凝土搅拌用水标准的有关规定，水温为5～25℃最合适。

随着时间的增加，流通性降低。由于每次搅拌量应根据需要确定，***已在30-40分钟内用完。
