水性环氧渗透修补剂

、高渗透性环氧试验

C40混凝土正拉粘结强度3-1测试

工作温度28-33°C,55-75%的空气湿度。根据100选择EP380自乳化环氧乳液与MH3150相结合。:25配制搅拌均匀，加水量为A.B两种成分总数的100%，立即在C40混凝土表面进行滚漆处理。拉头也涂上了粘合剂，干燥20分钟后放入拉头，受力稍大，拉头经过喷砂工艺。同时放置5个拉头，常温7天后检测强度，获取一组数据:

数据显示，该系统具有很高的正拉粘结强度。一般情况下，C40混凝土由于表面风化强度降低，正拉在2.6MPa上下，即粘合层周围的混凝土层会被破坏。但由于水性环氧透水性好，渗入钢筋混凝土，加强混凝土强度，检测到的正拉粘结强度为5.4。Mpa,而且破坏层次较深。

C40混凝土透水性3-2测试

工作温度28-33°C,55-75%的空气湿度。根据100选择EP380自乳化环氧乳液与MH3150相结合。:25配制搅拌均匀，加水量为A.B两种成分总数的100%，立即在干净干燥的C40混凝土表面滚漆，24小时后敲响混凝土块，检测渗透厚度。其中，我们对比了两种水，一种是普通饮用水，标注为“A"，另一种是用活水器对小分子团水进行处理，标明为"B"

、提出配方和施工方案

4-1、解决混凝土防污方案

4-4-1清理成型干燥的混凝土。可以用水冲洗，去除油污等。表面干燥后，用打磨机仔细打磨，清洗干净。

水性高渗透树脂液体4-4-2配置，EP380和MH3150按100配置。:25比例搅拌均匀，现场使用400转电动搅拌机，搅拌2分钟。

4-4-3加入60-125份水，现场使用400转电动搅拌机，搅拌2分钟。

4-4-4喷漆或滚涂于地面，避免积水。用扫帚扫出低洼处的积水。

粘剂4-4-530分钟基本渗透，表面无光泽。1小时干燥，24小时干燥。

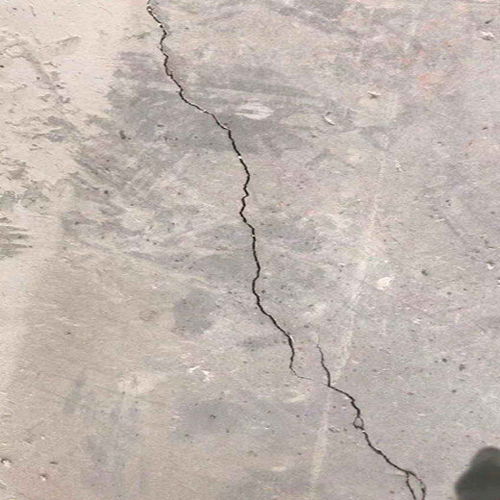

4-2表面泛碱、微裂纹和烧毁混凝土的处理方案。(同上)

环氧地坪4-3损坏，表面磨损，漏筋粗俗，预制件缺角断块处理。

清洁表面4-3-1。

水性高渗透环氧树脂液4-3-2配置，表面喷涂或滚涂一层作为界面处理剂(同上)应用

4-3-3配置水性环氧砂浆擦拭解决方案
