硅烷浸渍膏体

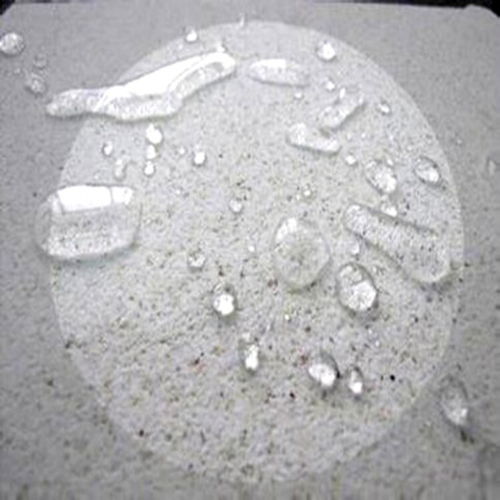

介绍异三乙氧基硅烷预浸液产品:**硅烷膏状保护剂看起来像雪花膏，相关成分为正三乙氧基硅烷/异辛基硅烷。施工时，产品只需在干净的混凝土表面喷漆即可，产品可以缓慢蒸发，渗透到混凝土内部几毫米深处。在混凝土的碱催化反应下，可以形成稳定的网状**硅树脂保护层，从而有效阻挡水中携带的有害物质渗入混凝土，有效抑制钢筋腐蚀和混凝土腐蚀的产生，可以显著提高钢筋混凝土的耐久性和使用寿命。

施工工艺：

1．在硅烷浸渍之前，对混凝土表面进行以下解决方案：

(1)用各种动力工具和钢灰刀清除表面不牢固的砂浆、斜角、碎渣、海洋生物、青苔等不牢固的附属物；

(2)用水泥砂浆修复蜂窝、露石等显著缺陷，并修复总宽度超过0.2mm的缝隙；

清洗后的混凝土表面用饮用水冲洗干净，自然干燥72小时。

2．硅泡沫必须满足以下条件：

(1)凝土年龄不少于28天，修复后不少于14天；

(2)工作时混凝土表面温度在5~35℃之间；

(3)施工现场周围没有明火，操作人员做好安全防护；

3．硅烷施胶：

(1)经验丰富的涂装工持续喷漆或喷漆，*喷漆用量及均匀性。

(2)每次喷漆约200~300g/m2，使涂层表面饱和；间距6h喷漆*二次，共两次。

注意防止其他可能腐蚀的材料接触，如硅烷、氯丁胶、沥青密封材料等；

(4)尽量减少阳光直射和大风天气施工，如果突然下雨天做好遮盖工作。
