早强微膨胀水泥基灌浆料

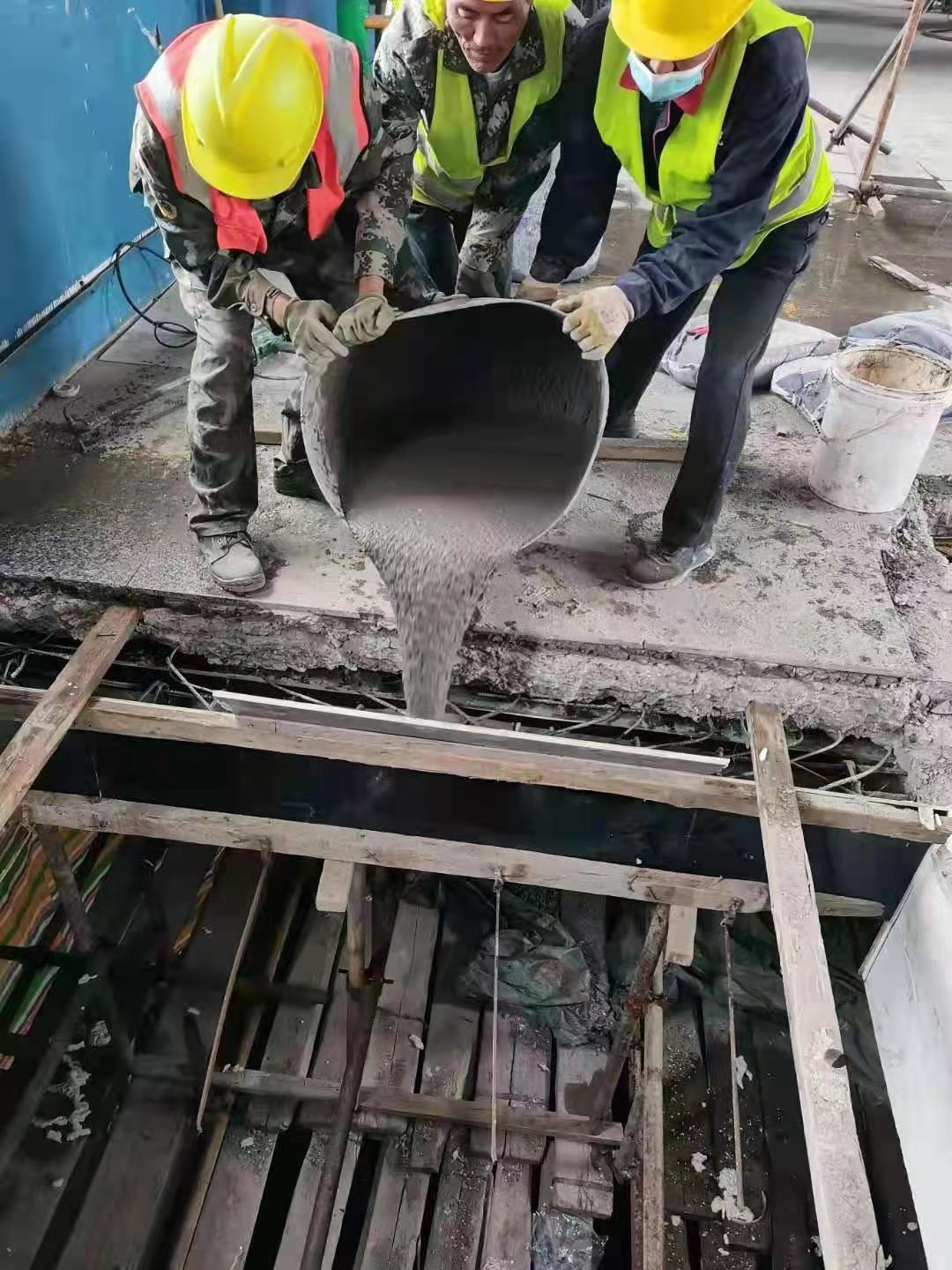

水泥基灌浆材料应以高强度材料为石材，以水泥为粘合剂，配置高流态、微膨胀、防离析等成分。在施工现场加入一定量的水，搅拌均匀后即可使用。水泥基灌浆材料具有自流性强、硬度快、早、强度高、无收缩、微膨胀、自密性强、防锈等优点，广泛应用于施工中。

可以看出，水泥基灌浆材料种类繁多。由于不同用途所依据的验收标准不同，因此在检测过程中选择所依据的检测标准非常重要。今天我想介绍一些关于测试的规范。

一、《混凝土结构工程施工质量验收规范》(GB50204-2015)

本标准在“6预应力分部工程”“6.5灌浆封锚”中明确规定：

水泥基试样的抗拉强度不得低于30招。试样抗拉强度试验应符合以下规定：

1、每组应保留6个周长为70.7mm的正方体样品，并标准维护28天；

2、样品抗拉强度应选择6个样品的平均值；当一组样品中抗拉强度的最高值或极小值与平均值之间的距离超过20%时，应选择中间4个平均强度。

样品总数、规格、维护标准及其数据处理仅在此确定，成型标准、检测仪器、破碎条件等不明确。显然，以这个标准为检测依据是不够的。

二、《水泥基灌浆材料应用技术规范》（GB/T50448-2015）

本标准在“3基本要求”中明确了应用领域：地脚螺钉锚固、设备基础或钢结构柱脚底灌浆、钢筋混凝土结构加固、预应力混凝土结构孔道灌浆、插入柱脚灌浆等。

规范规定：当构成水泥基灌浆材料的石材粒度不大于4.75mm时，应采用GB/T17671《水泥砂强度检验方法（ISO法）》进行抗拉强度。应特别注意的是，成型方法为“非振动法”，待搅拌的浆料应立即贯入试验模具，浆料应与试验模具的上边缘平齐。从搅拌开始到成型结束，应在6分钟内进行。当构成水泥基灌浆材料的石材粒度超过4.75m时，应使用GB/T50081《普通混凝土力学性能试验方法标准》进行抗拉强度。还应特别注意“搅拌好的浆料应立即贯入试验模具，适度手动振动浆料应与试验模具的上边缘平齐。”

本标准确定了试验中的所有要求，引入时应注意样品的成形标准。

三、《公路桥涵施工技术规范》

本标准要求“7.9后张孔道灌浆封锚”：预应力工程后，按GB/T17671《水泥胶砂强度检验方法（ISO法）》进行张孔道灌浆封锚浆抗拉强度。
