特征
1.高强度和早期强度：1-3天内抗压强度可达到30-50Mpa。
2.高自流：可以填补所有空白，满足二次灌浆设备的要求。
3.轻微膨胀：确保设备与基础之间紧密接触，二次灌浆后不收缩。
4.坚固的耐用性：经过数百次疲劳测试，50次冻融循环的强度没有明显变化。在机油中浸泡30天后，强度明显提高。
5.可在冬季施工：允许在-10C温度下进行室外施工
施工要点
（1）基本处理和模具支持：

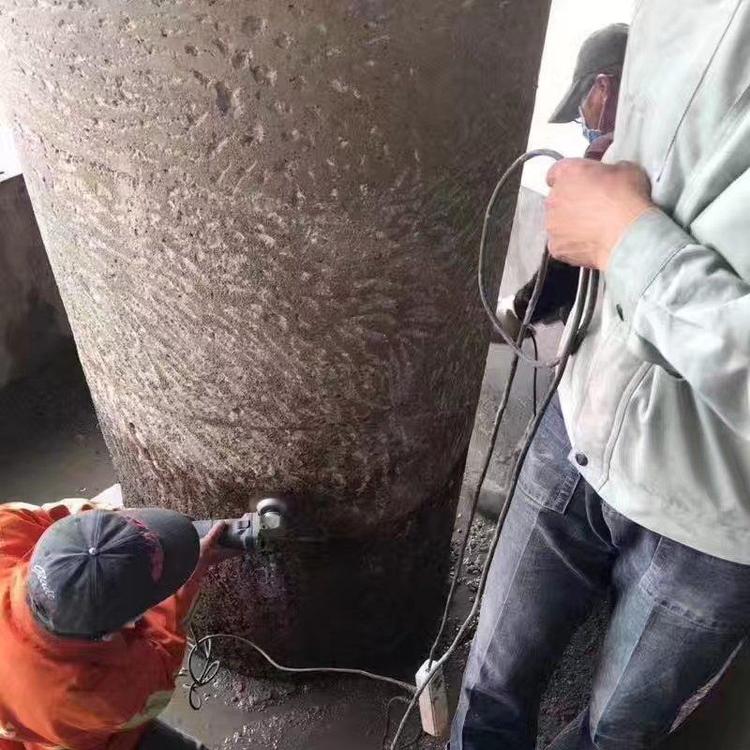

1.凿开混凝土基础的表面并进行清洁。与HGM履带水泥结合的组件（例如钢背板）将去除铁锈和油渍。
2.在浇注HGM履带砂浆之前4个小时，弄湿混凝土基础的表面，浇筑期间应无水。
3.挡板应牢固支撑，以防止泥浆泄漏。
（2）灌浆：
1.加水量：加水并按每袋（25kg）4.0〜4.5kg水的比例搅拌。如果该结构不需要更大的流动性，则可以相应地减少水的消耗。
2.混合步骤：将指定量的水倒入混合槽中，然后放入搅拌机中，将一部分浆料倒入槽中搅拌，然后将剩余的物料倒入混合槽中。时间应控制在从开始到结束的一分钟以内。关于。
3.搅拌时，叶片应沿着桶的圆周缓慢上下移动，以使粘附在桶底部和桶壁的干物料混合在一起；不得将搅拌叶片提升到浆液的液面以上，以防止空气带入浆液中。内料。
4.混合的HGM履带水泥应及时浇注。浇筑时，应尽可能从一侧注入，以排出底板和混凝土基础之间的空气。必要时，请使用竹片和其他工具转移流量。开始浇水后，必须连续进行而不能中断。 ★混音器
①双向手电钻，功率≥450W，速度≥500r/ min。
②搅拌叶片由δ= 1.2mm厚的钢板制成，叶片为φ150mm，搅拌棒为φ12mm圆钢。 ★注意事项
现场使用时，严禁将任何掺合料和掺合料掺入水泥中。不要与其他制造商生产的类似产品混合使用，以确保项目质量。 ★保育
1.用湿的草袋或湿布盖住浇水的HGM履带泥，然后每天撒2-6次以进行固化。
2.固化温度应在15℃以上，固化时间为7天。如果现场温度较低，则可以适当延长维护时间。
