改性环氧树脂灌封胶
·混凝土结构微裂缝灌浆专用树脂胶·低粘度，高强度
·树脂体收缩小，韧性好，适应性强
·适用于宽度大于0.5mm的结构微裂纹的填充和填充。
·可用于砂浆，混凝土和砖坯中空缝隙等各种情况的灌浆加固。
·材料准备：
A.按比例混合物料A和物料B并均匀搅拌。根据裂缝的实际宽度和现场施工条件，可以向混合物中添加适量的稀释剂（如C3H6O（树脂稀释剂），酒精或树脂专用稀释剂）进行稀释。 。
B.施工温度在5℃以上，初始凝固时间为24h，固化时间为5-7天。
树脂胶工作时间与温度的关系：
温度
5℃
25℃
35°摄氏度
营业时间
1小时
40分钟
20分钟
·裂纹宽度与注入口间距的关系：
·混凝土结构裂缝修补施工说明：
裂纹调查，原因分析
可调节裂缝的当前状态：宽度，长度，渗透，泄漏，破裂时间，所用材料，环境条件等。分析破裂原因并指定维修计划。
基层治疗，确定进样口
清理裂缝表面的灰尘，以确保其干燥牢固。在15至20cm的距离处标记注入口，并尝试将裂纹尽可能宽地定位，并且开口更通畅。
粘贴底座以密封裂缝

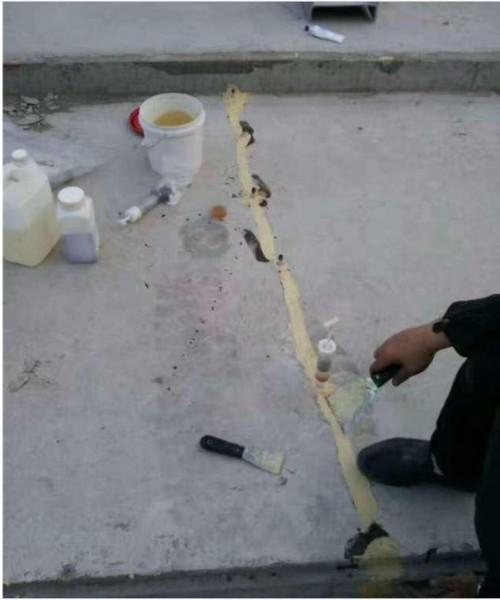

使用WSG接缝密封剂将基座粘贴在预先标记的进样口上，并沿裂缝表面涂抹WSG接缝密封剂，宽度为5cm，以确保紧密密封。
配置树脂，连续注射
按比例配置WSG改性环氧树脂灌浆胶，将其引入管中，将装满树脂的灌浆装置拧到基座上，然后松开注胶弹簧。如果树脂不足，可以重复补充，直到所有裂缝都填满为止。
注入胶水后，卸下注浆装置并恢复底座
注入胶水后，应立即移除灌浆设备，并浸泡在酒精中进行清洁。树脂固化后，可以将底座和塞子敲下来。如有必要，可以使用研磨机抛光表面密封剂，以恢复基础层的原始形状。
