无收缩灌浆料使用说明书

 高强无收缩灌浆料是以高强材料为骨料，水泥为粘结剂，加入其他具有高流动性、微膨胀和抗离析的物质制成。施工现场加入一定量的水，搅拌均匀后即可使用。主要用于设备基础二次灌浆、梁板柱加固、路面抢修工程。

 画

 一、产品特点

 1、早强、高强，设备安装一天即可运行生产。

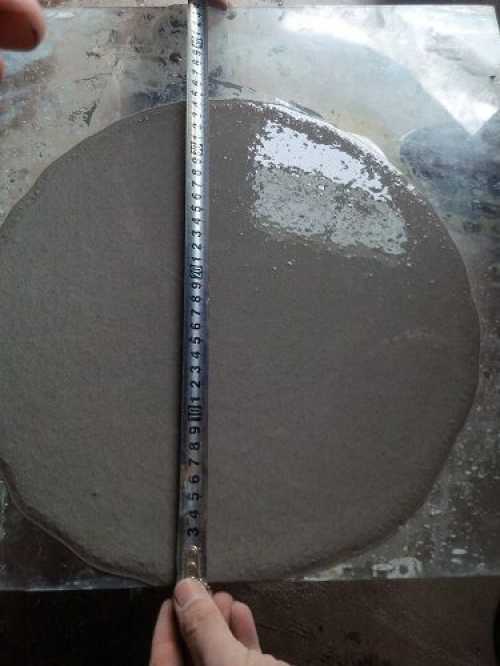

 2、高流动性，不泌水，防锈。

 3.复合膨胀和精确定位的双重效果。

 4.按照正确的灌浆施工工艺，可以达到90%的有效承载面(EBA)。

 画

 二、产品性能指标

 CGM高强无收缩灌浆料主要性能指标(表1)

 GB/T50448-2008水泥基灌浆材料应用技术规范

 应用技术规范

 1、施工准备

 1)施工现场的质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量检查制度。灌浆前应有施工组织设计或施工技术方案，并经审查批准。

 2)灌浆施工前应准备好搅拌机、灌浆设备、模板和维修物品。

 3)模板支架除应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的有关规定外，还应符合下列要求:

 4)二次灌浆时，模板与设备底座的水平距离应控制在100毫米左右；模板顶部的标高应不小于50毫米；在设备底座的上表面上；

 画

 7.1.3.1模板支撑示意图。

 1-设备基础2-模板3-二次灌浆层

 4-地脚螺栓孔灌浆层5-设备基础

 5)混凝土结构改造加固时，应留有足够的模板支撑用灌浆孔和排气孔，灌浆孔直径不小于50mm，间距不大于1000mm，灌浆孔和排气孔应高出孔洞最高点50mm。

 2.混合

 1)拌制水泥基灌浆材料时，应根据产品所需用水量加水。

 2)水泥基灌浆材料应机械混合。搅拌时，先加入2/3的水搅拌3分钟，再加入剩余的水搅拌均匀。如果制造商对产品有具体的混合要求，则应根据其要求进行混合。

 3)搅拌地点应靠近灌浆地点。

 3、地脚螺栓锚固灌浆

 1)锚固锚栓的施工工艺应符合附录B的要求..

 2)地脚螺栓钻孔时，螺栓孔的水平偏差不得大于5mm，垂直偏差不得大于5°。螺栓孔壁应粗糙，孔内应清洁无浮灰、油污等杂质。灌浆前，用水浸泡8~12h，以清除孔内积水。当环境温度低于5℃时，应采取措施预热并保持温度在10℃以上。

 3)灌浆前应清除地脚螺栓表面的油污和铁锈。

 4)将混合好的水泥基灌浆材料倒入螺栓孔中，并根据需要调整螺栓的位置。灌浆时严禁振动，但可适当插入，灌浆后不得再调整螺栓。

 5)孔内灌浆层的上表面应低于基础混凝土表面约50毫米。

 4.二次灌浆

 1)二次灌浆应根据工程实际情况选择合适的灌浆方法。工艺流程应符合附录C的要求..

 2)灌浆前，应清理与灌浆材料接触的设备底板和混凝土基础表面，不得有松散的砾石、浮浆、浮灰、油污和蜡状物。灌浆前24小时，基础混凝土表面应充分湿润，灌浆前1小时，应清除积水。

 3)二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。

 4)当轨道基础或注浆距离较长时，可根据工程实际情况分段施工。

 5)灌浆过程中严禁振动。必要时可使用灌浆助推器(图7.4.5)将灌浆材料沿浆液流向底部推进，严禁从灌浆层中上部推进。
