无收缩设备灌浆料

无收缩水泥基灌浆料是以水泥为基材，适量加入天然高强度骨料、混凝土外加剂等组成的干混材料，加水拌合后具有高流动度、早强、高强、微膨胀等特性。广泛用于设备基础的二次灌浆，钢结构柱基础灌浆，轨道基础等小缝隙粘结灌浆，地铁、隧道、地下工程逆打法施工缝嵌固，地脚螺栓锚固，混凝土梁、柱、板、墙的加固修补灌浆，其他普通混凝土难以浇注的不规则死角、边角及混凝土空洞补灌修复等。

主要特性

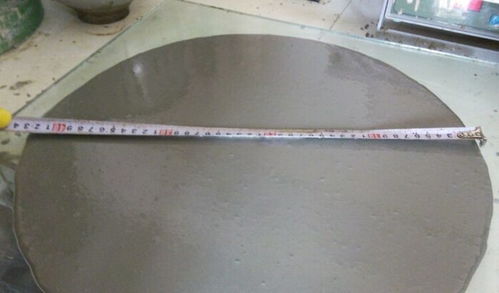

◆高自流性  现场只需加水搅拌即可使用，不需要振捣便可自动填充所需灌注空隙：不泌水、不分层。

◆早强高强  一天强度**高可达50MPa以上，设备安装一天后即可运行生产。

◆微膨胀性  粘结强度高。具有微膨胀性能，无收缩，可确保地脚螺栓、设备与基础以及新老混凝土间的牢固结合。

◆抗腐蚀性  早强型灌浆料抗侵蚀，耐冲刷，具有良好的抗硫酸盐和抗污水侵蚀性能，有较强的抗冲刷性，可用于海港，污水处理厂等工程。

◆抗油渗性  在机油中浸泡30天后其强度可以提高1 0%以上。

◆耐久性  本产品属无机灌浆材料，不老化，对钢筋无锈蚀。200万次疲劳试验，50次冻融循环试验，强度无明显变化。

应用技术规范

1、施工准备

1）施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量检验制度。灌浆前应有施工组织设计或施工技术方案，并经审查批准。

2）灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

3）模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范GB50204中的有关规定外，尚应符合下列规定：

4） 二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm；

图7.1.3.1 模板支设示意图

1—设备底座 2—模板 3—二次灌浆层

4—地脚螺栓孔灌浆层 5—设备基础

5） 混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm,间距不超过1000mm,灌浆孔与排气孔应高于孔洞最高点50mm.

2、拌合

1）水泥基灌浆材料拌合时，应按照产品要求的用水量加水。

2） 水泥基灌浆材料宜采用机械拌合。拌合时宜先加入2/3的水拌合约3分钟，然后加入剩余水量拌合直至均匀。若生产厂家对产品有具体拌合要求，应按其要求进行拌合。

3） 拌合地点宜靠近灌浆地点。
