耐油混凝土怎么使用

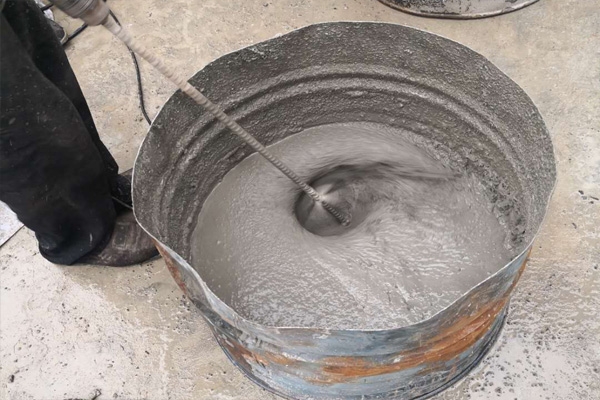

混凝土抗油渗砂浆采用特殊细粉水泥、矿石粉和进口密封剂。秘方后，混合方法用于制粉。混合砂浆不与食用油、动物油及其矿物油发生化学变化，能有效抵抗各种油脂对地基层的渗透，具有耐油、耐磨、耐火、附着力好的特点。

]耐油混凝土主要是指不与食用油、动物油和矿物油发生化学反应，可以阻止其渗透的特殊混凝土。在一般的机械工程生产中，一些矿物油或食用油，如一些矿物油或食用油，由于传动、金属切割和磨损而溅出的油，大多密度低、粘度低、渗透能力强，容易破坏水泥和石头之间的粘结。有些油还含有一些偏酸和脂类物质，影响混凝土结构构件的强度。因此，规定在这种环境下的混凝土具有较高的压实度和较强的抗渗性，其抗渗性在P8以上。.

【具体实施方式】

[0015]以下是本产品较好的实施例，以详细说明本产品的技术方案。

[0016]实施例1：

耐油混凝土包括以下材料:水泥、粗骨料和减水剂。其特点是粗骨料包括红砖颗粒和纤维素纤维；减水剂包括β_萘磺酸钠甲醛高缩聚物。水泥质量百分比为19%，在所有材料中占19%;在粗骨料中，红砖颗粒的质量百分比为18%，红砖颗粒的粒度为5毫米。；β-硫磺酸钠甲醛高缩聚物在减水剂中所占的质量百分比为5%;上述纤维素纤维的平均长度为1.8mm,标准直径为13μm,以上纤维素纤维用亚硫酸盐法纪浆将针叶木木材清洗、漂白，加入软化剂和耐碱剂，然后复制成滚筒浆板，切片后制备；上述减水剂包括聚碳酸活性二氧化硅。

[0017]实施例二：

耐油混凝土包括以下材料:水泥、粗骨料和减水剂。其特点是粗骨料包括红砖颗粒和纤维素纤维；减水剂包括β_萘磺酸钠甲醛高缩聚物。水泥质量百分比在所有材料中为23%;在粗骨料中，红砖颗粒的质量百分比为85%，而红砖颗粒的粒度为IOmm。；β-硫磺酸钠甲醛高缩聚物在减水剂中所占的质量百分比为15%;上述纤维素纤维的平均长度为1.8mm,标准直径为18μm,以上纤维素纤维用亚硫酸盐法纪浆将针叶木木材清洗、漂白，加入软化剂和耐碱剂，然后复制成滚筒浆板，切片后制备；上述减水剂包括聚碳酸活性二氧化硅。

实施例3：[0018]：

耐油混凝土包括以下材料:水泥、粗骨料和减水剂。其特点是粗骨料包括红砖颗粒和纤维素纤维；减水剂包括β_萘磺酸钠甲醛高缩聚物。水泥质量百分比在所有材料中为20%;在粗骨料中，红砖颗粒的质量百分比为50%，红砖颗粒的粒度为8毫米。；β-硫磺酸钠甲醛高缩聚物在减水剂中所占的质量百分比为13%;上述纤维素纤维的平均长度为1.8mm,标准直径为15μm,以上纤维素纤维用亚硫酸盐法纪浆将针叶木木材清洗、漂白，加入软化剂和耐碱剂，然后复制成滚筒浆板，切片后制备；上述减水剂包括聚碳酸活性二氧化硅。

[0019]实施例4：

耐油混凝土包括以下材料:水泥、粗骨料和减水剂。其特点是粗骨料包括红砖颗粒和纤维素纤维；减水剂包括β_萘磺酸钠甲醛高缩聚物。水泥质量百分比在所有材料中为20%;在粗骨料中，红砖颗粒的质量百分比为70%，红砖颗粒的粒度为7毫米。；β-硫磺酸钠甲醛高缩聚物在减水剂中所占的质量百分比为13%;上述纤维素纤维的平均长度为1.8mm,标准直径为14μm,以上纤维素纤维用亚硫酸盐法纪浆将针叶木木材清洗、漂白，加入软化剂和耐碱剂，然后复制成滚筒浆板，切片后制备；上述减水剂包括聚碳酸活性二氧化硅。

[0020]本产品中提到的耐油混凝土具有以下特点:与同强度水平的水泥混凝土相比，耐油混凝土在机油介质中的浸泡率和去油率大大降低，抗渗性能大大提高，强度保证率也明显提高，可广泛应用于地基工程、列车路基等场所，特别适用于飞机跑道、高速公路桥梁混凝土等技术性能的场所。

[
