预制梁管道压浆料

压浆材料？

管道灌浆材料是由水泥、添加剂、微剂、矿物混合料等几种材料干混而成的混合材料？管道灌浆剂是由外加剂、微剂、矿物混合料等几种材料干混而成的混合材料？水泥应不低于42.5级低碱粉煤灰水泥还是低碱普通硅酸盐水泥？添加剂的减水率不应低于20%？灌浆材料不应含有高碱(0.75%以上)剂或铝粉。对预应力筋有腐蚀性的含氯盐、亚**盐或其他减水剂不能参与吗？灌浆材料或灌浆剂中的氯离子含量不应超过混合材料总数的0.06%？

浆料性能参数

1？0.26-0.28水胶比？

二？凝固时间，终凝≥5h、终凝≤24h?

三？24小时泌水率0？

操作方法：

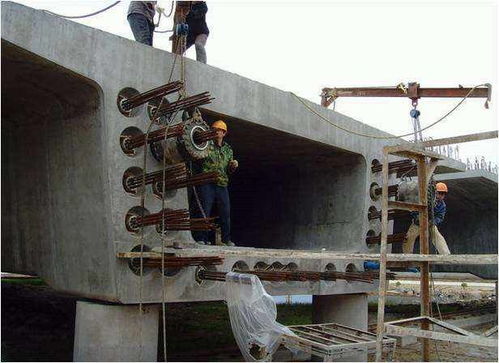

1、预应力筋、锚具、夹具等的组装、预应力的施加、压浆等。应满足设计要点，符合客运专线预应力混凝土预制梁暂行技术标准的要求。

2、混合预应力管道灌浆剂水泥浆的参考水灰比，建议0.26-0.28，具体水灰比需要实验明确。在搅拌机中加入80%-90%的具体混合水，启动搅拌机，均匀地加入所有管道灌浆材料。将所有粉末慢速混合2分钟，然后快速混合1分钟，加入剩余的10%-20%的混合水，再混合1分钟。.

3、根据温度情况，水泥浆自搅拌至压入孔洞的持续时间一般在30-45min范围内。

4、在使用前和压注过程中，浆体应持续混合。

常见问题四、常见问题

1、在压浆过程中，料浆温度应保持在5℃-30℃之间，否则应采取措施。

2、预应力管道压浆剂，水量称重精确，并严格按照确定的水灰比放水，不得擅自调整加水量。
