碳纤维胶施工方法

应用碳纤维胶应该注意什么？碳纤维胶应配合使用碳纤维布。让我给你介绍一下碳纤维胶应用中遇到的困难及其解决方案。

使用碳纤维胶应该注意什么？

碳纤维胶应用应注意哪些问题？

1、预浸胶干固速度过快

每次混合胶水时，应少混合胶水，勤混合胶水。用体积较大的容器混合胶水。混合方法，温度较高时，可采用手动混合方法代替电钻混合，A成分与B成分的比例不正确，可采用电子称重。

2、预浸胶固化速度过慢

耐候胶的固化速度与工作温度的应用密切相关，随着温度的降低，固化时间增加。保温对策可以解决。A成分与B成分的比例不正确，可以通过电子称重。

3、预浸胶A成分粘度高

在施工过程中，当温度下降时，预浸胶A成分的粘度会略高，因此可以采取加热措施。例如，碘钨灯、电炉或水浴等加热方法可以加热到20~40℃。

冬季施工中气温下降时，预浸胶A成分偶尔会结晶，必须升温30~50℃左右，保持30分钟左右，融化搅拌后即可使用，对干固性没有影响。

4、碳纤维布粘接不牢固

超过适用期后，预浸胶粘度提高，碳纤维布预浸不全面，粘接不牢固。在预浸胶的可用期内进行施工。

预浸胶用量少，碳纤维布浸胶不全面，混凝土与预浸胶、碳纤维布不成一体。气温较低时。

碳纤维布中的气泡在施工过程中没有排出，预浸胶A成分和B成分在施工前可以单独加热。混凝土基准点不同，用胶量不同。

新底层用胶量较大时有可能出现不粘接不牢，老底层用胶较少可能出现粘接不牢。

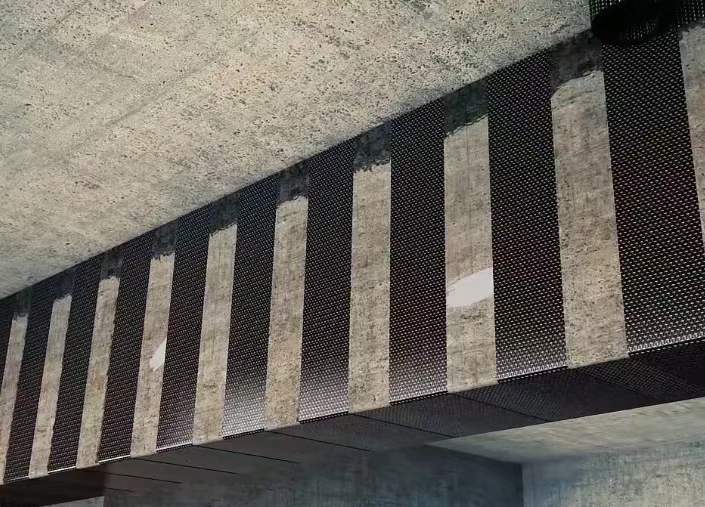

二是碳纤维胶施工工艺流程

1、混凝土表面处理

混凝土表面应凿除装饰层、油渍、污垢等，然后用磨光机磨掉1～厚度为2mm的表面，混凝土工程的拐角处应进行倒角处理，打磨后用压缩气体吹除灰尘。

用蘸有甲苯的棉布擦拭表面，保持清洁和预留。如果加固混凝土有缝隙，加固前应根据缝隙尺寸使用HM-120M灌注胶或HM-120L灌缝胶。

2、底胶施工

施工时，底胶A、按规定配胶比例称重B两种成分，倒入清洁容器中，用刷子或滚筒刷均匀地粉刷混凝土表面。

胶水表面干燥后，可根据细节进行多次粉刷，但涂层厚度不超过0.4mm,不要漏刷或有流动、气泡等，等胶固化后，再进行下一道工序。每一次调制的粘合剂都要在胶粘剂的可用期内使用一次。

3、找平施工

混凝土表面的气孔和缺点应用找平胶平整。当有凹痕位置时，用刮刀和刮刀修补和平整准备好的找平胶。找平胶用于弥补模板接头等高度差的部位，尽量避免落差。
