聚丙烯酸酯乳液水泥砂浆具有优良的粘结，抗裂，抗冻，防渗，防腐，抗氯离子渗透，耐磨性，耐老化等性能。它适用于水利，港口工程，高速公路，桥梁，冶金和化学工程。 ，钢结构和钢筋混凝土结构（如工业和民用建筑）的防渗，防腐和维修工程。丙烯酸乳液砂浆还耐化学介质，如稀酸，尿素，苯等。它已作为化学耐腐蚀材料在国家“工业建筑防腐蚀设计规范” GB50046-95中列出。与传统的环氧树脂砂浆相比，丙烯酸乳液砂浆显示出其优越性，不仅成本低廉，而且施工方便。该砂浆的构造类似于普通砂浆。可以手动或机械喷涂。适用于湿表面粘合。它是可慧的，对基础混凝土具有良好的温度适应性，耐大气老化，并且具有与普通水泥砂浆相同的使用寿命，克服了环氧砂浆因其膨胀系数大于水泥砂浆而经常开裂和脱落的缺点。基础混凝土。
适用范围：
建筑结构混凝土的加固，防空设施的防水堵漏
水库大坝和港口的防渗处理
耐化学药品的建筑物，例如热水池，垃圾填埋场，化学仓库，化学罐等。
路面，桥面，隧道和涵洞的混凝土修复
工业和民用建筑的屋顶，厕所和地下室的防渗处理
钢结构和钢筋混凝土防水
特征：

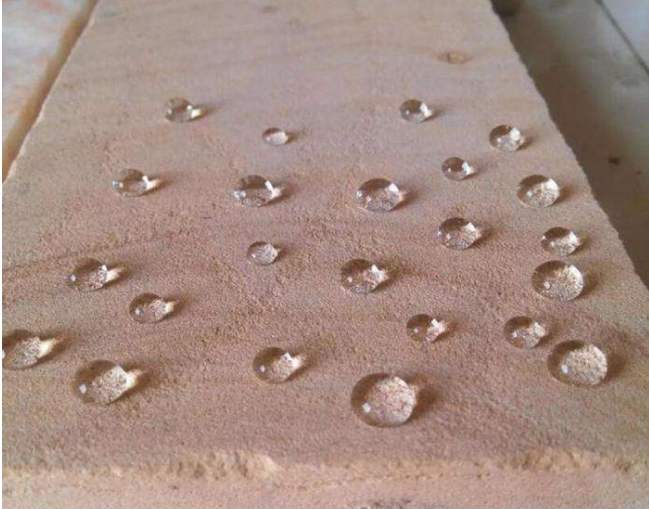

防水防渗效果好
高结合强度，可与结构整合
耐腐蚀性强，丙烯酸乳液可抵抗酸，碱，盐等化学腐蚀
高耐湿性，抗老化性和良好的抗冻性
◇产品为水基可慧，符合环保要求ccc
施工方法：
基础表面处理：凿掉旧混凝土表面的腐蚀层，用水冲洗，并保持基本清洁和牢固。
当对防腐和抗渗透性的要求很高时，可以将丙乳的量增加到35-40，并且水量将相应减少。
在基面上涂一层丙烯酸乳液糊，比例为丙烯酸乳液：水泥= 1：1〜1.5，混合均匀，不固化时铺好丙烯酸乳液砂浆。
乳胶砂浆参考配比：水泥：砂子：乳胶= 100：100〜200：10〜15
当摊铺面积较大时，可以使用机械喷涂，并且可以将结构分为网格。
施工后，砂浆层必须固化7天。
丙烯酸酯砂浆的配合比及原物料的选择：
丙烯酸乳液是丙烯酸共聚物乳液水泥砂浆的简称，属于聚合物聚合物乳液改性水泥砂浆。
选择原始材料时，水泥应为不小于32.5R的普通硅酸盐水泥。沙应为细砂，细度模数为1.6，粒径小于2.5mm；聚合物丙烯乳液的固体成分为39〜48％。砂浆中使用的水总量应考虑丙烯乳中的水含量。
丙烯酸乳胶砂浆的混合：石灰砂比为1：1〜1：2;灰奶比1：0.15〜1：0.3;水灰比约为40％。建议使用下限配合比来修复混凝土建筑表面的侵蚀，水蚀和钢筋腐蚀。上限混合比应用于修补需要防渗的裂缝，腐蚀，气蚀等。施工前，应根据现场水泥，砂土和施工性要求，通过试拌确定水灰比。丙烯酸乳液砂浆应尽可能小。
调整比例（重量比）后的丙烯酸共聚物乳液水泥砂浆材料名称：丙烯酸乳液混合物丙烯酸共聚物砂浆16.7不小于32.5R级100的普通硅酸盐水泥砂167水50
备注：混合丙烯酸乳液砂浆的最终凝固时间约为4小时。用于底漆的丙烯乳纯浆和刷后表面层的比例为1kg丙烯乳加2kg水泥形成浆液。
预防措施：
1砂浆施工的环境温度为10-30°C，且不得低于5°C。原始材料不得被湿气，雨水，阳光和碎屑污染。
2不适合在多雨或寒冷的天气中施工。如果必须在冬季进行施工，则应采取必要的防冻措施。
3该产品应混合使用，一次不能太多混合，每次混合应在2-3小时内用完。
