桥梁灌浆料使用方法

灌浆施工

拌和：

精确测量需要注浆室内空间体积，测量高强度灌浆材料的用量(按2.3计算t/m3计算)。每个橡胶支座应尽可能连续注浆一次。高强度灌浆材料的搅拌水应按重量计算，加水流量应根据商品提供的检验报告计算。水必须称重后放入，准确到0.1。kg.用生活用水搅拌自来水，在应用其它水资源时，必须符合《混凝土搅拌用水标准》(JGJ63)的有关规定。

机械混合时，先将高强度灌浆料倒入搅拌器中，边混合边放水，加到80。％水流，搅拌3～在4min之后，加上剩余的20。％水。一般要求搅拌不少于5分钟。.

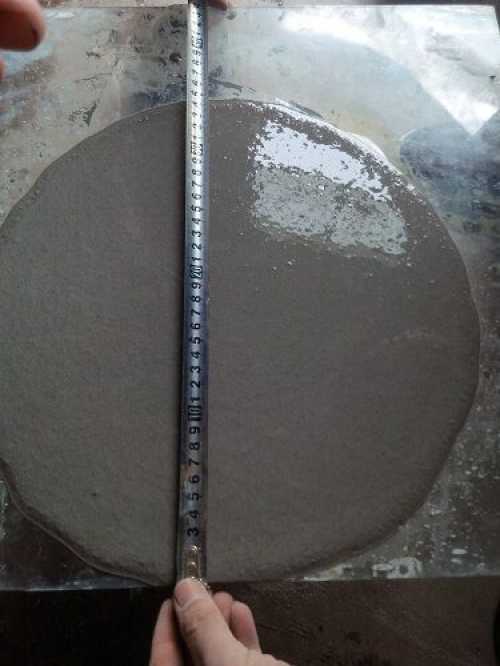

混合混凝土混合物，随着放置时间的延长，其流动性降低。自放水需要在0.5小时内用完。

4.如果刚拌好的混凝土混合物表面有浮水，说明水流过多。应该加入一些高强度灌浆材料。

适当的盗拌会使浮水“吃”光。浮水还会降低澎涨的实际效果。

禁止在高强度灌浆材料中添加其它减水剂或外掺剂。

注浆：

注浆前，将模板浸入混凝土基层表面，但不能有水。

2.必须从一侧注浆。不能同时在两侧、三侧甚至四侧注浆。注浆时，必须考虑清除气体。同时，注浆会窝住气体，产生气体隔断。如果条件允许，应先注浆四个螺孔，直至与基础表面对齐，然后从一侧注浆直至进行。

3.当注浆时发现注入的混凝土混合物有浮水时，应立即注入较厚的混凝土混合物，使其吞下浮水，或者将一些颗粒材料适度投入使浮水“吞下”。

注浆层中表层超过橡胶支座下表层最高处3.～5mm时，停止灌浆。

注浆结束后，再进行表面生产加工，然后进行维护。

在灌浆过程中，不允许使用振动器振插。

注浆要持续实现，正中间不能间断。

注浆完成后立即清洗设备。

保养：

高强度灌浆材料的施工温度为-15℃。～40℃。

2.保养方式

当温度在0℃以上时，需要在注浆完成后10℃。～30分钟内灌水保养。工作温度为0。～用开水保养15℃，原水温度为20℃。～40℃；裸露部分覆盖塑料薄膜，覆盖岩棉板

二是被或其它保温隔热材料，保养时间至少3d。.如果不能保证灌溉维护的维护时间，至少要灌溉维护1天，拆板后用湿抹布覆盖裸露部位，至少要保持湿冷维护2天。.拆下覆盖层后立即粉刷保护剂。

由于是在注浆后1～6小时内产生大量水胶比，灌浆位置环境温度迅速上升，水分迅速蒸发掉，因此灌水保养时要及时给储水槽体补水保湿。

4)当温度低于0℃时，注浆后应立即安装保温棚。钨丝灯的直接加热不应少于2小时，然后保温冷却。加热保温期间，原水温度为20℃。～40℃。拆下保温棚和模板后，在裸露部位涂上保护剂。如有条件，选择蒸养效果明显，蒸汽温度不超过80℃。

注浆后2小时内不得受震动。
