高强度非收缩灌浆是一种水泥基自流微膨胀干粉砂浆，具有早期强度，高强度，自流和微膨胀特性。适用于设备基础的二次灌浆，混凝土结构，钢筋和基础的加固和改造。锚固及其他工程。
特征
1.早期强度和高强度：1-3天抗压强度可达到30-50Mpa或更高，可在灌浆后24小时内拧紧螺栓并开始测试。 28天内的最大强度可以达到60Mpa以上。
2.具有高自流性能：可在现场加水搅拌，并填满所有缝隙而不会振动而使用。
3.微膨胀：注浆后无收缩，确保设备，螺栓和基础之间紧密接触。
4.冬季施工：-10℃时允许的最低室外施工。
5.耐久性：本产品为无机胶结材料，使用寿命比基础混凝土更长。经过200万次疲劳测试，
在50次冻融循环实验中，强度没有明显变化。
6.耐渗油性和耐高温冲击性：在机油中浸泡30天后，强度比在机油中浸泡之前增加了10％以上。钢筋加固后，可进行火焰切割和钢筋焊接。
适用范围
通用：灌浆厚度30mm ＜δ＜150mm的设备基础的二次灌浆，地脚螺栓锚固，埋入式钢筋，建筑梁，楼板，柱，地基和地板的加固和加固。
stone石型含5-10mm大骨料，适用于设备基础二次灌浆，灌浆层厚度δ≥150mm，灌浆长度L ＜1000mm。加固建筑梁，楼板，柱子，地基和地板（维修厚度≥60mm）。
超细型超细骨料，适用于设备基础和钢结构柱基础的二次灌浆，灌浆层厚度为5mm ＜δ＜30mm。在钢筋角钢与混凝土梁和柱之间的缝隙中灌浆。
早强型在2小时内的强度为15Mpa，适用于铁路枕木的快速修复，水泥混凝土路面，机场跑道等的快速修复以及止水和渗漏的快速修复。
灌浆施工说明
1.基本治疗
地基的表面应凿平。基础表面应清洁，且不得有碎石，碎石，浮浆，浮灰，油和脱模剂等杂物。灌浆前24小时，基础表面应充分润湿，灌浆前1小时应清除积水。
二，模具
1.根据灌浆施工图支撑模板。模板和地基之间以及模板和模板之间的接缝用水泥浆，胶带等密封，以使整个模板不会泄漏。
2.模板与设备底部之间的水平距离应控制在100mm左右，以利于灌浆施工。
3.模板顶部的高度应比设备的顶部表面高50mm。
4.灌浆过程中如果发生灌浆现象，应及时处理。
三，灌浆材料的准备
1.通常，按照普通增强型标准的13-14％的标准加水和搅拌，然后按照标准增强型的9-10％的标准加水和搅拌。

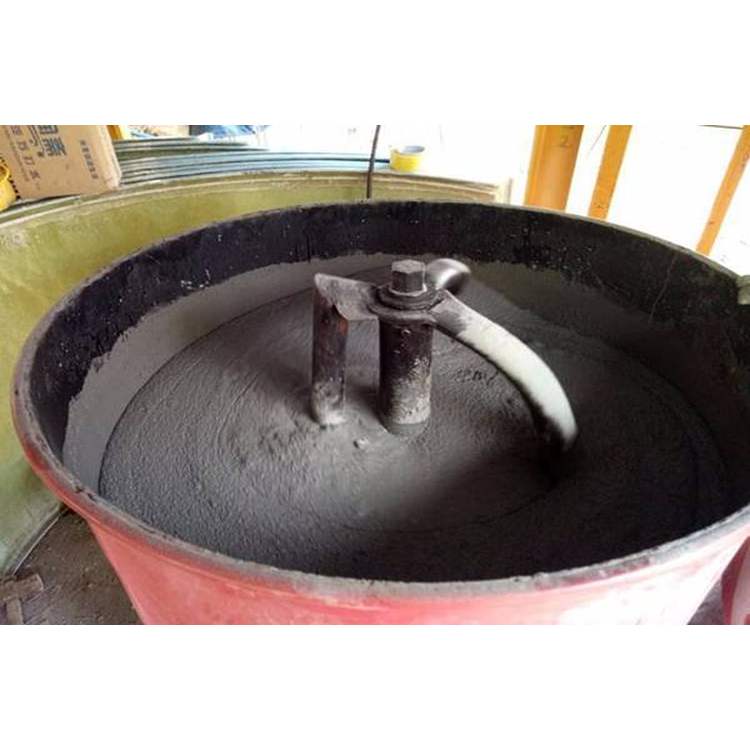

2.高强度不收缩水泥浆可通过机械或手动混合进行混合。建议使用强制混合器进行机械混合，以确保充分均匀地混合。混合时间为3-5分钟。手动混合时间在5分钟内完成。搅拌的灌浆材料会随着停车时间表的增加而增加，其流动性也会降低，因此应在40分钟内用完。严禁将任何添加剂混入高强度非收缩灌浆中。
四，灌浆施工方法
1.应分节建造更长的设备或轨道基础。
2.注浆开始后，必须连续进行而不中断，并应尽可能缩短注浆时间。
五，保养
1.注浆完成后，注浆材料应在初始设置后立即用草袋或岩棉被子覆盖，并保持湿润。
2.冬季施工中，灌浆材料，搅拌水及养护措施应符合现行《混凝土结构工程施工质量验收规范》（GB50204）的有关规定。
3.灌浆后24-36小时不要振动，以免损坏未硬化的灌浆层。
脱模和固化时间与环境温度之间的关系
日最低温度（℃）拆除时间（h）维护时间（h）
-10〜0 96 24
0〜5 72 10
5〜15 48 7
≥1524 7
