三乙氧基硅烷预浸剂能有效防止水分和有害物质从水泥毛孔进入。
三乙氧基硅烷异丁烯(基)预浸剂的工作原理如下:

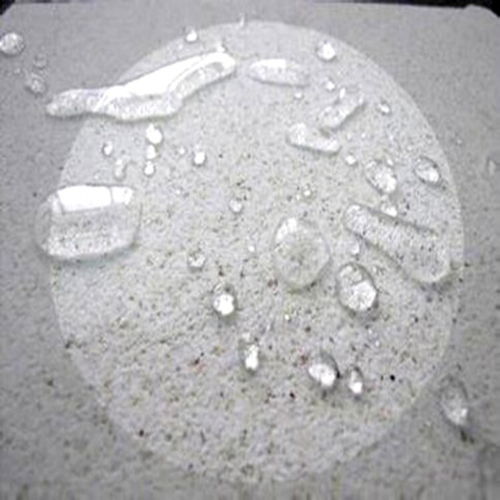

异丁烯(基)三乙氧基硅烷预浸剂由硅烷特殊的小分子组成。它对混凝土基材有很好的感染力,可以很容易地渗透到混凝土中。硅烷的有效成分与暴露在酸碱环境中的气体和基材的水分发生化学变化,产生羟基团。这些羟基团与基材及其自身交联沉积,融合在毛孔内壁。最后,在混凝土毛孔表面形成一层稳定的疏水有机硅网络保护层,可以有效阻止外界水分和有害物质的侵入,使内部水蒸气和有害气体只能逸出,从而大大降低混凝土的耐腐蚀性和抗腐蚀性。
异丁烯(基)三乙氧基硅烷预浸剂的应用也十分普遍。
广泛应用于海港码头、跨海大桥、高架桥梁、桥梁、沿海铁路桥梁、隧道、飞机跑道、热电、核电站等各种钢筋混凝土结构的混凝土表面涂覆和维护。
异丁烯(基)三乙氧基硅烷预浸剂颜色
透明液体
性能参数
异丁烯三乙氧基硅烷含量≥98.9%
硅氧烷含量≤0.3%
含有水解氟化物≤0.01%
0.88(25℃)密度±0.1g/cm3
活力100%
良好的涂料三分依赖于施工。异丁烯(基)三乙氧基硅烷预浸剂的施工工艺如下:
1、可以使用密封喷枪、滚筒或刷子进行施工。如果使用刷子或滚筒施工,应反复擦拭,直至表面浸湿;如果使用密封喷枪,喷涂设备应是一个持续循环的泵送系统,喷嘴压力为60~70kPa,水不得进入系统的所有部分。
2、混凝土基层应坚固整洁。如果有蜂窝、表面、开裂、疏松等缺陷,必须提前修复。底层应清理干净,以去除水、污渍、油渍、灰皮、泥渣等。为了使zui多方面渗透到底层,需要在干燥的表面进行施工。
3、当混凝土选择脱膜剂或保护剂时,脱膜剂或保护剂对硅烷浸渍的影响应根据相关规定和喷漆实验确定。否则,在浸泡硅烷之前,应彻底清除;
4、尽量在表面干燥的混凝土表面进行施工。在水位变化区施工时,应在水落入低谷。当混凝土表面看不到水时,应进行施工,并能保证硅烷在3-6小时的干燥期内被混凝土吸收。下雨或有大风或明显太阳直射时,不得施工;
5、施工应继续进行,一次施工或分两次施工,用量为300g/m2,两次施工喷涂间距至少为6h。
Copyright © 2002-2020 备案号:豫ICP备20012106号-5
服务热线
