屋面轻骨料混凝土

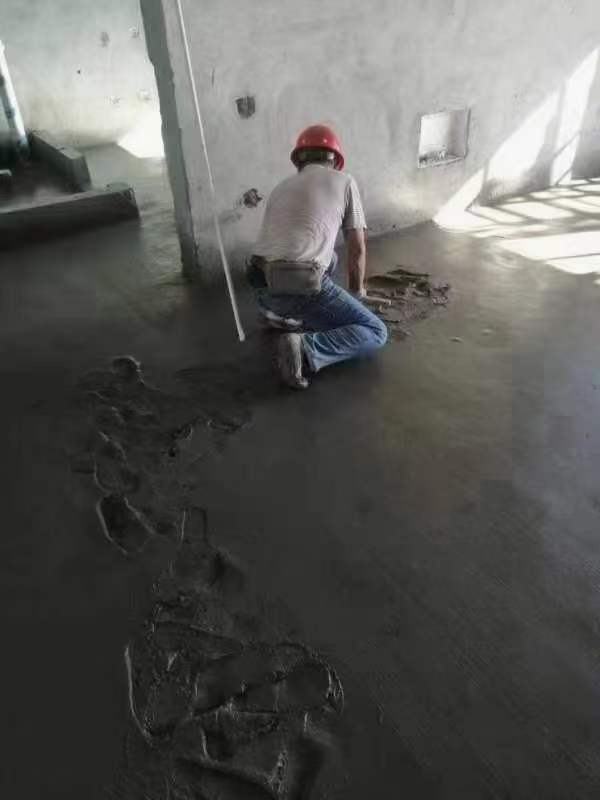

轻骨料混凝土是由煤灰、锅炉炉渣、煤矸石等工业废弃物制成的。它不仅可以变废为宝，减少沉积废物占用土地，还可以减少砂石开采造成的土壤资源的破坏。轻骨料混凝土具有密度低、相对强度高、保温性能好、结构自重降低、工程经济优势等特点。

轻骨混凝土是指使用轻粗骨料、轻砂(或普通砂)、干表观密度不大于1950kg/m3的混凝土，由水泥和水制成。根据细骨料的类型，可分为砂轻混凝土和全轻混凝土。根据粗骨料的类型，可分为页岩陶粒混凝土、粉煤灰陶粒混凝土、粘土陶粒混凝土、当然煤矸石混凝土和火山灰渣混凝土。根据强度等级，应分为LC5.0、LC7.5、LC10、LC15、LC20、LC25、LC30、LC35、LC40、LC45、LC50、LC55、LC60。按用途可分为保温轻骨料混凝土，构造保温轻骨料混凝土，构造轻骨料混凝土。

特性

热工性能

轻骨料是一种多孔结构，内部结构疏松多孔。轻骨料混凝土等多孔材料的特点使其传热系数和热膨胀系数低于水泥混凝土，具有良好的热工性能。建筑结构的保温、耐高温、耐火等级都超过了水泥混凝土结构。由于轻骨料混凝土具有优异的热工性能，因此被广泛用作预制保温墙板和砌块、预制保温屋顶等墙体保温材料。

变型特性

轻骨混凝土的变形特性包括弹性模具、徐变收拢特性和温度变形。

弹性模具

混凝土弹性模具主要取决于石材和硬化水泥浆理论的弹性模具和胶骨比。轻骨料弹性模具低于砂石，轻骨料混凝土弹性模具一般低于普通混凝土25%~65%。轻骨料密度越小，轻骨料混凝土弹性模具越低。

收缩变形

由于轻骨料“储水池”的作用，轻骨料的含水量对混凝土收缩随着时间的推移而产生影响，高含水量的轻骨料混凝土在初期收缩低于水泥混凝土，但最终收缩超过水泥混凝土；低含水量轻骨料混凝土的收缩总是超过水泥混凝土。

徐变特性

轻骨料“储水池”的作用对轻骨料混凝土的徐变作用影响不大。轻骨料混凝土的徐变指数低于水泥混凝土。但由于轻骨料混凝土的弹性模具较小，徐变值大于水泥混凝土。

温度变型

由于轻骨料的弹性模具小于砂石，轻骨料对水泥浆体温度变形的约束小于砂石，因此轻骨料混凝土的温度变形大于普通混凝土。

耐久性能

在不同应用条件下，轻骨料混凝土的抗冻性、抗渗性、抗碳化性和结构轻骨料混凝土的氯离子含量应符合JGJ51-2002的相关要求。
