什么是自流平灌浆料

自流平灌浆材料的产品特点有哪些？自流平灌浆材料的特点和特点？

首先，总结自流平灌浆材料

自流平灌浆材料可能对很多人来说并不熟悉，新技术的改进也带动了传统产业的发展。中国约70%的灌浆材料是C40。～C60用于一些重要项目，C60用于一些意想不到的情况。～C80。

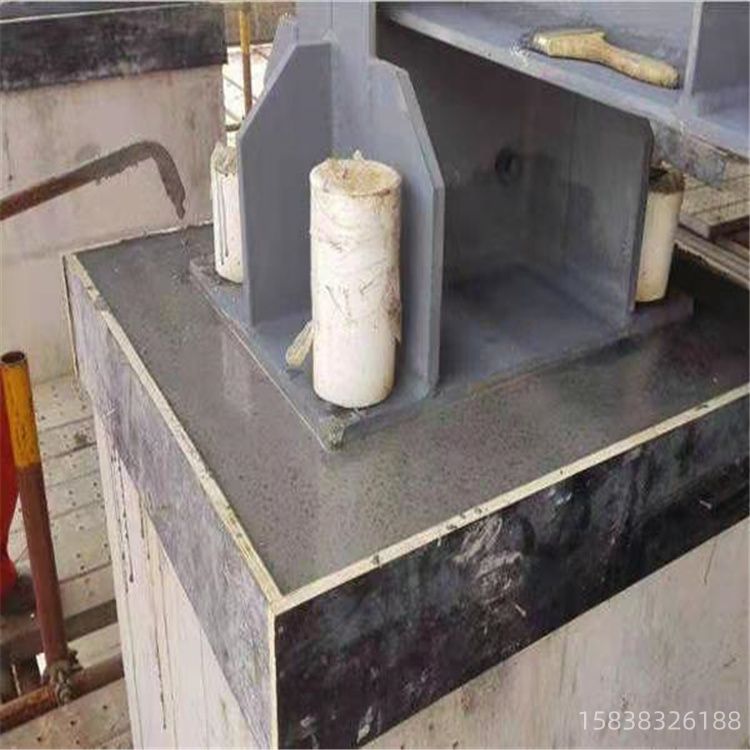

自流平灌浆材料主要用于浇筑高层建筑的基础、梁、柱、架构、桥梁等灌浆材料，以及T型接头的整体灌溉。特别是箍筋聚集，不易振动或振动(“自崩”或“自流平”)。

二是对自流平灌浆材料施工进行概述

1.在施工现场使用自流平灌浆材料时，应严格控制新混合灌浆材料的流动性和流动性损失。由于运输距离长、交通堵塞等因素，规定坍落度损失小，灌浆材料在2h(有时超过2h)内应保持流动性，灌浆时应泵送。

2.虽然使用后掺法可以解决坍落度损失和泵送等问题，但可以增强搅拌时间或频率，危害灌浆材料的产量，使搅拌操作复杂。即便如此，在泵送前掺入超塑化剂，在搅拌车中快速搅拌3分钟，也不能充分利用超塑化剂的分散作用，搅拌物的均匀性差。

因此，至少在中国，后掺法不容易推广，最好采用同掺法。因此，有必要在不影响硬化灌浆强度，尤其是早期强度的情况下，研究新的超塑化剂，以确保新混合灌浆料的流动性保持在2h或2h以上。

4.为了减少水泥用量，提高新混合灌浆材料的工作性，提高硬化灌浆材料的特性，特别是耐久性，应掺入煤灰。然后混合10%～在煤灰25%的情况下，可以减少企业水泥用量的10%～20%。

根据计算，在标准灌浆材料中掺入20%煤灰(在减少水泥用量10%的前提下)可以节省10%的能源。因此，同时混合煤灰和超塑化剂配置自流平灌浆材料非常节能，在性能和节能方面都能取得令人满意的效果。

5.自流平灌浆材料几乎接近牛顿液体，因为它们与超塑化剂混合，改善了混合物的流变性，即降低屈服值、降低塑性粘度和缩小落后圈。这增加了自流平灌浆材料的可泵性。标准灌浆材料混合0.4%～超塑化剂获得的自流平灌浆材料0.8%(最佳0.75%)，其泵送压力降低25%135%。

6.泵送灌浆材料在泵压作用下，会造成坍落度损坏、离析和泵堵塞。关键是根据灌浆材料的配合比和超塑化剂成分，调节混合物的均匀性、安全性、流动性和聚合性。

泵送灌浆材料中，细粉(0.25mm)的用量应为350。～400kg/m³在中间，水泥用量不能低于250kg/m³，较大的粗料粒度为25mm或31.5mm。

另外，最好掺入煤灰，因为煤灰在大大降低屈服值的同时，塑性粘度降低了----------------------------
