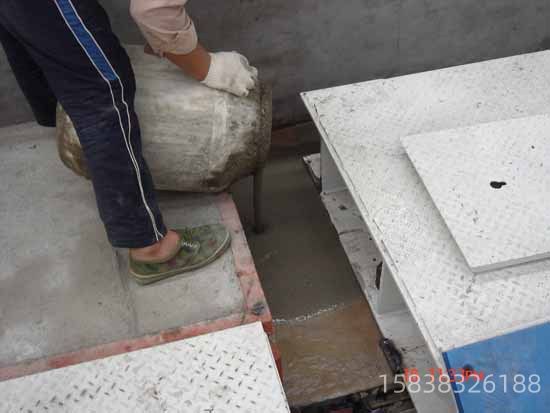

装配工业设备时注浆要求
1.预埋地脚螺栓孔或设备底座与底座之间的灌浆应符合国家标准《钢筋混凝土工程施工验收规范》的要求。
2.注浆前,注浆处应清理干净;注浆应选用细碎的石混凝土,其强度应高于基本或地板的混凝土强度;注浆时要捣实,不能使地脚螺丝歪斜,危及设备安装精度。
当注浆层与设备基座面接触要求较高时,应选择无收缩混凝土或混合砂浆。
四是注浆层厚度不得低于25毫米。.仅用于固定不变垫板或避免油、水进入的灌浆层,且灌浆无困难时,其厚度可小于25毫米。.
5.外模板应在注浆前铺设。从外模板到设备基座面边缘的间距c不应小于60毫米。.拆卸模板后,表面应进行收面处理。
条当设备基座下不需要全部注浆,且注浆层要承受设备负荷时,应铺设内模板。
地脚螺钉、垫块和灌浆组装要点
(1)安装地脚螺栓的要点。地脚螺钉必须在预留孔中保持垂直状态,其任何部位与预留孔壁之间的距离不得小于15mm,且其底端不能立即接触孔底。清洁地脚螺钉表面,在螺钉部位涂抹少许油脂。螺母与垫圈、垫圈和设备紧密接触,拧紧螺母后,螺栓应暴露2~4个牙距。螺栓扭紧,受力均匀。垫块组装要点2)。垫片是设备找正校正的重要材料。如果需要使用垫块,那么每个地脚螺钉旁边至少有一组垫块,相邻两组垫块之间的距离必须根据实际情况进行合理设置,一般在500~1000mm之间,且垫块质量合格,在设备基础上放置稳定。如果需要使用斜垫铁,就要配合使用,而且斜垫铁和平垫铁的配组应用一般不能超过4层。系统找平后,所有垫块组都要工整稳定,用0.5kg铁锤轻轻敲打垫块组后,不会出现松动的情况。三是灌浆组装要点。一般来说,机械设备的安装过程需要进行两次灌浆,然后在系统初始找平和校正后进行,然后在设备最终找平和校正后的24小时内进行。灌浆时,混凝土配置要有效,并在次灌浆前对设备基座路面进行清洗,保持相应的灌浆层高度在30~70cm之间。二次灌浆后进行养护处理,尤其在温度不超过5℃时,更应进行保温处理。
