300g高强度ⅰ级碳纤维布

碳纤维布是一种单边碳纤维加固产品，可提供两种厚度：0.111mm（200g）和0.167mm（300g），用于承重结构的拉伸、弯曲和抗震加固。该材料与曼卡特公司的浸渍胶一起成为碳纤维复合材料，可形成性能优异的碳纤维布片材改进系统。适用于加固工程，解决建筑应用荷载增加、工程应用功能变化、材料老化、混凝土强度等级小于设计值、结构裂缝处理等问题，恶劣环境下服务部件的翻新和保护，以及人造卫星、飞机和火灾产品

碳纤维布与碳纤维浸渍胶一起成为碳纤维复合材料。适用于钢筋混凝土和木结构的加固，可有效提高构件的承载能力、抗震能力和耐久性。它是解决以下工程问题的高质量替代方案：

1、建筑物应用荷载提升；

2、改变工程应用功能；

3、材料衰老；

4、混凝土强度等级低于设计值；

5、结构裂缝处理；

碳纤维布究竟应该怎样操作才能达到理想的效果？

1.混凝土表面处理

混凝土表面应凿除装饰层、油渍、污垢等，然后用抛光机抛光厚度为1~2mm的表面。混凝土工程拐角处应进行倒角处理。抛光后，用压缩空气吹去浮沉，然后用蘸有乙醇的棉布测试表面，以保持清洁和预留。

如果加固后的混凝土有缝隙，应先用HM-120M灌注胶或HM-120L灌注胶根据缝隙大小进行灌注，然后再进行加固。

2.底胶施工

施工时，底胶A、B两种成分按规定配胶比例称重，倒入清洁容器中，搅拌均匀(搅拌时沿同一方向搅拌，尽量减少渗入气体产生的气泡。

混凝土表面用刷子或滚筒刷均匀涂漆。胶水表面干燥后，可根据具体情况多次涂漆，但涂层厚度不宜**超过0.4mm，不得漏刷或有流动和气泡。胶水固化后（固化时间取决于现场温度，手指干燥易怒为宜，一般不少于2小时），然后进行下一道工序。

每一次制备的粘合剂都需要在胶的可用期内使用一次。

3.找平施工

混凝土表面的孔隙和问题应用找平胶抹平。

当存在凹痕位置时，用刮擦和刮擦修复和抹平配置好的找平胶。对于模板接头等高度差的部位，应使用找平胶进行补偿，以尽可能避免落差。

角处理，用找平胶将其填充成光滑的弧形，半经不小于20mm。

找平胶必须固化后(固化时间视现场温度而定，以手指干燥为宜，一般不少于2小时)，可以进行下一道工序。

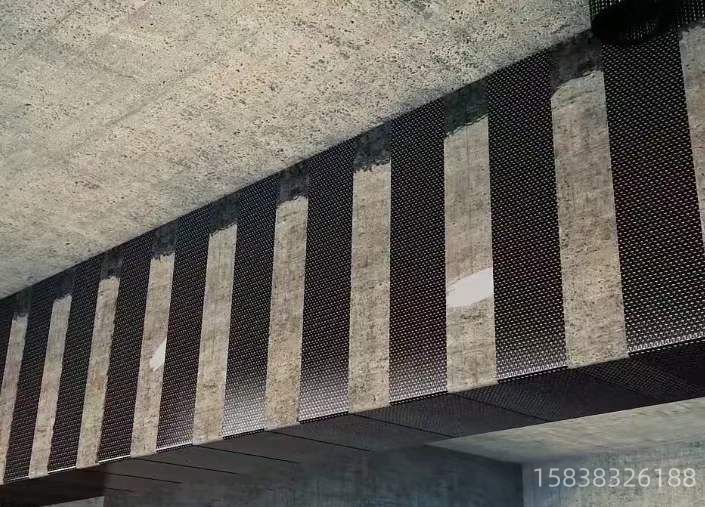

4.粘贴碳纤维布

将碳纤维浸渍胶均匀涂抹在粘贴位置，并在拐角处适当涂抹更多。将碳纤维布拧紧对齐，然后粘贴。用塑料刮刀或滚筒（使用去除外部毛茸茸的油漆滚筒）沿同一方向反复滚动，直到胶水渗出。

之后，将预浸胶均匀涂抹在碳纤维布表面，反复滚动，使预浸胶充分侵入碳纤维布。如果双层粘贴，当手指感到干燥时，可以粘贴下一层。如果碳纤维布需要重叠，重叠长度不应小于100毫米。

5.干固保养

施工完成后24小时内避免下雨或受潮，注意保护，避免硬块损伤施工表面。平均温度为20~25℃，凝固时间不得少于3天；平均温度为10℃，凝固时间不得少于7天。
