水泥基灌浆材料产品说明书

水泥基灌浆材料的早期膨胀是一个重要特征，对于摆脱塑性收缩，使灌浆体更加致密，扩大合理的承载能力，保证灌浆质量具有重要意义。在硬化过程中，仍然需要适当的膨胀来进一步加密和充电。而且在硬化的水泥基灌浆材料中产生一定的膨胀应力，有利于摆脱后期的膨胀。

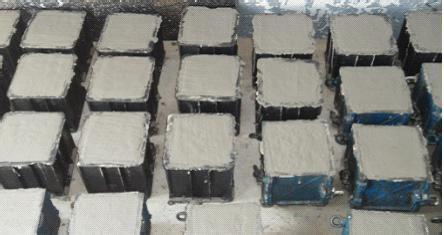

根据附则A，采用国内施工中使用的国内外商品，.0.4方法A，测量复合膨胀(图4.1).1.1)、塑性膨胀(图4.1).1.2)、硬化后澎涨(图4.1).1.3)24小时内膨胀-时间关系曲线如下。

可以看出，3小时内基本实现了塑性膨胀。3小时后复合膨胀的膨胀率仍有明显提高，硬化后的膨胀曲线如图4.1所示。.1.3.成型初期，浆料存在折叠，4小时后逐渐膨胀。这种初始浆料的收缩对浆料的密实性有不良影响。基于以上原因，本标准要求初始膨胀检测指标是放水搅拌后3小时纵向膨胀值。

根据实际情况，考虑到检测方法的不同，特制表4.1.纵向澎涨指标1。

图4.1.1.1复合膨胀灌浆材料膨胀-时长趋势图4.1.1.2塑性膨胀灌浆材料膨胀-时间曲线

图4.1.1.3硬化后膨胀灌浆材料膨胀-时间曲线

对于设备灌浆和混凝土加固加固，需要无泌水。对比试验证实，如果材料有泌水，接触面会有很多气泡，合理的承载面很低，所以泌水率为零。

无论是设备注浆，还是用于混凝土加固加固，灌浆材料都与钢材接触，因此本规范要求钢筋无锈蚀。

水泥基灌浆材料施工时只需要放水，增加需水量有利于增加流动性，但不利于强度、纵向膨胀、泌水等指标。因此，本标准要求根据产品要求的主要需水量进行测试:ASTMC1107还要求根据较大的流动性或最大需水量进行测试。

由于早期强度高，甚至2小时的抗压强度可以达到20MPa，对快凝快硬型水泥基灌浆材料的流动性损害一定很大，因此表4.1。.1的30分钟流动性保留值不适合快速凝固、快速硬化的水泥基灌浆材料。本规范对这类水泥基灌浆材料的流动性(或坍塌度和坍塌度)、24小时和3小时的纵向膨胀率差、24小时内的抗拉强度值没有要求，供需双方协商确定。

当Ⅳ用于钢筋混凝土改造和加固的水泥基灌浆材料，为避免初期膨胀导致模具增加、强度明显降低等不良后果，不要求3h纵向膨胀率指标。

4.1.3当用于冶金、水泥等领域时，水泥基灌浆材料应在高温下承受。参考耐火材料测试方法《致密耐火浇注料常温抗折强度及抗压强度测试方法》(YB/T5201-93、耐火浇注料抗热震性试验方法(水急冷法)(YB通过试验，将水泥基灌浆材料的实际情况与T2206.2结合起来，明确项目及指标。

实验表明，普通水泥基灌浆材料在高温燃烧后可能会提高拉伸强度。但在热震性试验中，表面开裂脱落较快，浸泡端拉伸强度明显降低。然而，热惰性骨料和不含硫铝酸钙膨胀剂的水泥基灌浆材料在燃烧后具有较高的强度和良好的耐热性。因此，本标准要求这两个指标作为控制指标。

如果温度超过500℃，Ca(OH)2产生溶解，强度明显降低，因此带有粉煤灰水泥、硫铝酸盐水泥的水泥基灌浆材料不能长时间用于500℃以上的环境。
