c100高强灌浆料

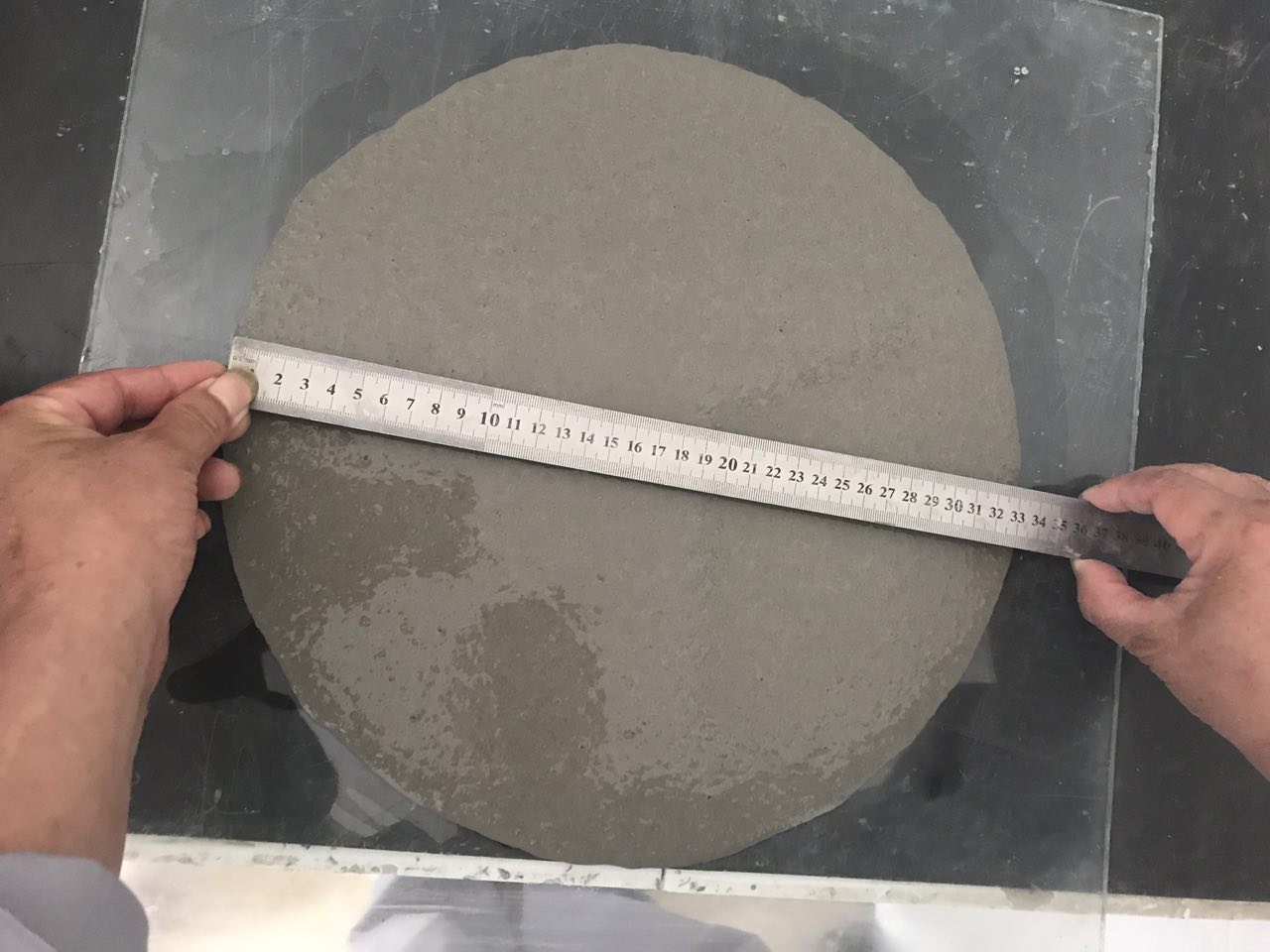

高强度无收缩灌浆材料功能特点：早强高强：浇注后1-3天强度大达50MPa.长期高强度:后期绝对没有强度下降的问题。自流:可以填充所有间隙，满足设备二次灌浆的需要。微膨胀:确保设备与基础之间的密切接触，二次灌浆后不收缩。高粘接强度。耐油渗透:密实防渗融入底座油污环境。抗脱离:新旧页面融合牢固。耐候性好:-40~800℃长期安全操作。

1、风力涡轮机装置注浆，即采用预应力技术组装装置，如陆地风能发电机前提装配注浆。

2、设备必须具有优异的抗疲劳性能。

3、如气温低至2-2，在很苛刻的条件下注浆。°C.

4、锚定风力发电机塔体螺栓。

5、对于25mm至300mm的强度、模量、可塑性要求较高的间隙添加。

施工技术

(1)锚板埋件按螺栓基础图规定组装。

(2)将锚板支撑螺栓与相应的埋件焊接牢固，焊脚高度≦6mm，调整支撑螺栓，使下锚板达到图纸建筑标高，且下锚板平整度≦3mm，锚板与基础核心同轴度≦5.0mm.

(3)现浇混凝土结束后，要求锚板顶部在一个平面内，其偏差不得超过2毫米。当制造商有特殊要求时，应按照制造商的要求执行，并尽可能减少安装误差。

(4)螺栓穿入下锚板后，下锚板底部应全部垫上垫片，同时将下螺母拧紧至300N。.m,不可忽视。锚板下部垫层浇筑前，应进行隐蔽工程验收。经监理验收，露出的丝口不得少于2扣，签证。只有达到标准(螺母没有遗漏或拧紧)后，才能浇筑。

左右锚板的同轴度应该是5)≦3mm.

(6)螺栓组合件在现浇混凝土过程中应重点维护，上锚板和螺栓的上端应用塑料布或雨布包裹，以免上锚板和螺栓在浇筑混凝土时被污染或损坏。

(7)浇筑混凝土3天后可灌浆，二次灌浆规定无收缩、无泌水、自流平、无毒、耐腐蚀(生锈)腐蚀。灌浆材料的厚度允许误差±5mm，应继续施工。灌浆材料的施工、维护应按照GB/T50448-2015的《水泥基灌浆材料应用技术规范》进行。

(8)水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前，应清洗接触到灌浆材料的机器底板和混凝土基础表面，不得有松动碎石、浮浆、灰层、油渍、果蜡等。灌浆前24小时应充分浸泡基础混凝土表面，灌浆前1小时消除水分。

(9)二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽量减少灌浆时间。

灌浆材料达到设计强度后，表面涂上普通环氧煤沥青，干膜厚度不低于300um。.按照“埋地钢管环氧煤沥青防腐层技术标准(SY0447-2014)”实施。

(11)基本混凝土强度达到100%后，可进行吊装施工，螺栓张拉至设计预拉力926kN，超张拉指数1.15，螺栓验收合格风机可调节发电。
