270灌浆料

高强度无收缩灌浆材料应采用高强度材料作为石材，水泥作为粘结剂，配以高流态、微膨胀、防离析等成分。在施工现场加入一定量的水，搅拌均匀后即可使用，主要用于设备基础二次灌浆、梁柱加固、地面抢修等。

与普通灌浆料相比，高强度无收缩灌浆料的特点是

早强、高强度：1-3天抗拉强度可达30-50Mpa以上。

自流性强：可以填充所有间隙，满足设备二次灌浆的需要。

微膨胀:确保设备与基础紧密接触，二次灌浆后无收缩。粘接强度高，与园钢的握裹力不低于6Mpa。.

冬季施工可以：室外施工可以在-10℃的温度下进行。

5.耐久性强:本产品为无机胶结材料，使用寿命超过基本混凝土使用寿命。经过数百万次疲劳试验，50次冻融试验的强度没有明显变化。在机油中浸泡30天后，强度明显增加。

施工工序

1、准备搅拌器具、注浆设备、模板及维修物品，清除注浆空间，提前将混凝土表面浸湿。

2、框架模板与水泥(砂)浆、塑胶胶带堵漏模板相接，确保不渗水、跑浆。

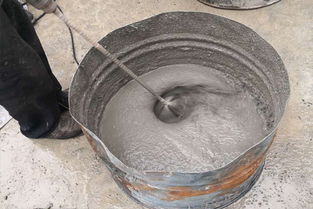

3、按照13%的灌浆重量加水混合(机械搅拌2-3分钟，人力搅拌5分钟左右)

4、将搅拌均匀的灌浆材料从一个方向灌浆。如有必要，依靠竹条或钢钎引流，应适当振捣或轻敲模板。

5、施工完成后，应立即覆盖塑料薄膜，并加盖草条或被子进行3-7天的湿保养。

6、使用温度为-10℃至40℃。不允许在灌浆材料中加入任何减水剂或外加剂。

施工保养

常温保养

注浆前，日平均温度不得低于5℃，注浆完成后裸露露水部分应立即喷洒保护剂或覆盖塑料薄膜，覆盖湿草袋保持湿润。用塑料薄膜覆盖时，水泥基灌浆材料的裸体露面应覆盖严密，保持塑料薄膜内有冷凝水，灌浆材料表面不方便浇水，可喷洒保护剂。

要保持灌浆材料处于湿润状态，保养时间不能低于7d.

在使用快凝快硬型水泥基灌浆材料时，应根据产品要求实施维护对策。

高温保养

注浆前24小时采取措施，避免注浆位置受到太阳直射或其他热传递。

采取适当的冷却措施，将混凝土基础和设备底板与水泥基灌浆材料接触，温度不超过35℃。

料浆入模温度不得超过30℃。

注浆后应及时采取保湿保养措施。

冬季保养

冬季施工，工程对强度提高没有特殊要求时，注浆完成后裸露。露出部分应立即覆盖塑料薄膜和保温材料。初始维护温度不得低于5℃。负温标准维护时不得浇水。

拆板后，水泥基灌浆材料的外部温度与环境温度的差值超过20℃，应采用保温材料进行保护。

3.如果环境温度低于水泥基灌浆材料，施工温度低或需要加速强度增加，可采用人工加温维护方法；维护对策应符合JGJ104国家标准《建筑工程冬季施工规程》的有关规定。
