重晶石混凝土

原材料选择及质量管理

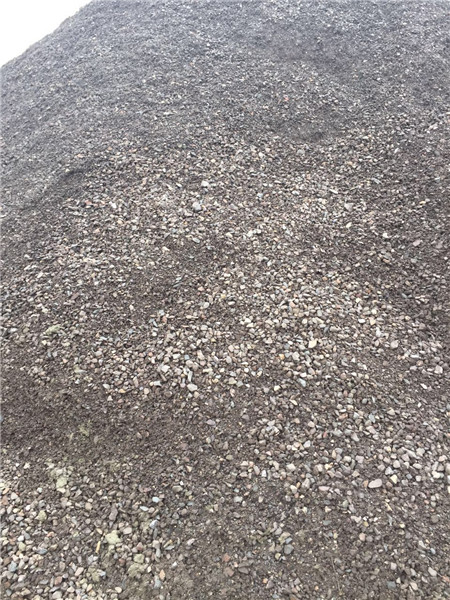

2.1粗骨料

重晶石矿石破碎筛分5~25mm连续级配碎石。其质量和技术性能应符合《重晶石防辐射混凝土应用技术规范》的规定Ⅲ规定了等级质量标准。其性能参数实测值如下：硫酸钡含量86%，表观密度4400kg/m3、针片状颗粒含量6.5%，泥块含量0.3%，压碎值21%。

2.2细骨料

选用Ⅲ重晶石砂等级质量标准，其性能参数实测值如下量86%，重晶石粉3.5%，泥块含量0.5%，表观密度4400kg/m3，亚甲蓝值MB=1.00g/kg,颗粒级配2.3.

为了提高重晶石混凝土的附着力和泵送能力，将细骨料混入细骨料中Ⅱ区内人工河沙的实测值如下：泥块含量为0.4%，表观密度为2650kg/m3，亚甲蓝值MB=0.90g/kg,颗粒级配2.6.

2.3水泥

光裕品牌采用低水胶P·O42.5一般粉煤灰水泥。技术性能试验结果如表1所示.

2.4矿粉

降低水胶比.为了提高混凝土的耐久性，选择研磨微粉代替水泥。采用衢州东深建材有限公司研磨矿渣粉S95级商品。各种性能参数的实测值如下：比表面420m2/kg.流动度102%.100%的活性指数。

2.5煤灰

曲江兴达建材厂选用Ⅱ等级煤灰灰，其性能参数实测值如下：用水量比104%，烧失量7.5%，粒度22%。

2.6外加剂

由于防辐射混凝土中重晶石与水泥浆体的密度差异较大，容易分层分离。同时，采用聚羧酸高效减水剂，确保附着力和可泵送性。性能参数测量值如下：减水率23%.密度1.035.坍落度损失lh损失35mm,掺量为1.4%。

3重晶石辐射混凝土配合比设计

除了满足水泥混凝土所需的强度和附着力外，重晶石防辐射混凝土还应吸收X射线.γ射线所需的表观密度，并应满足结晶水和结合水的要求，以减弱中子流。

重晶石抗辐射混凝土配合比的设计步骤一般如下：

⑴根据重晶石防辐射混凝土的设计表观密度，计算所需的石材密度；

⑵根据石材密度，选择合适的石材类型和混合物；

⑶根据定制的混凝土强度标准值fcu,k,混凝土凝土的制备强度fcu,o,并计算出相应的水胶比W/B；

⑷根据施工粘结性规定选择单侧混凝土的用水量W,并计算单侧混凝土的掺合量B；

⑸选择砂率，计算单方粗骨料和细骨料的总用量；

⑹计算或实验确定所选粗骨料和细骨料或其混合物的表观密度值；

⑺测量粗骨料和细骨料混合物中各成分的用量[2]。经过设计.试配.调整后，本工程配合比为：水泥：矿粉：煤灰：重晶砂：人工砂：重晶石：水：外加剂=1000：1000：100：100：100：100：100：100：1000：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：100：1010：100：100：100：100.0.

重晶石防辐射混凝土的初始坍塌度为195mm,1h坍落度为165mm,初凝时间为6h17min,终凝时间为9h27min,容重3280kg/m3，28d强度为41MPa.
