异丁基三乙氧硅烷浸渍剂

异丁基三乙氧基硅烷预浸剂

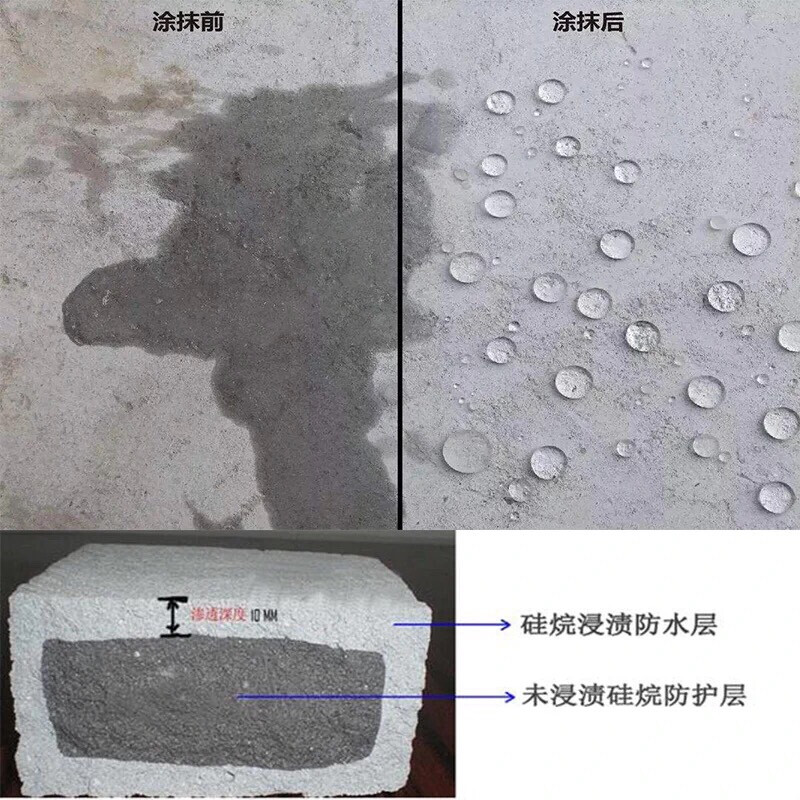

优良的渗透深度，只有较少的应用量才能达到优良的维护效果，保持混凝土的自然外观，大大降低混凝土孔水率，大大降低氯离子腐蚀.冻融破坏.钢腐蚀和霉菌滋生，耐化学性好.耐老化.**性.耐脏性，自洁效果，保持混凝土透气性。

硅烷特殊的小分子式和混凝土基底具有良好的吸引力，可以很容易地渗透到混凝土中。硅烷活性成分与暴露在酸性和碱性环境中的气体和基底的水发生化学变化，产生羟基组。这些羟基组将与基底及其本身交联.沉积和融合在毛细孔内壁上，最终在混凝土毛细孔表面稳定的疏水硅网络保护层，可有效阻止外部水和有害物质的入侵，让内部水蒸气和有害气体逃逸，大大提高混凝土结构的防潮性.耐盐碱性.具有抗冻融性，增加混凝土结构寿命20年以上。

应用实例

广泛应用于各种混凝土结构，如港口.跨海大桥.高架桥梁.公路桥梁.沿海铁路桥梁.隧道.飞机跑道.热电.钢筋混凝土维修，如核电站。

施工技术

密封喷枪可用.建造滚筒或刷子。如果用刷子或滚筒施工，应反复擦拭，直到表面湿润；如果使用密封喷枪，喷涂设备应为连续循环泵送系统，喷嘴压力为60~70kPa,水不能进入系统的所有部分。

2.混凝土基层应牢固.整平。如有蜂窝.表面.裂开.疏松等缺陷应提前修复。底层应清理干净，并清除储存的水.污渍.油迹.灰皮.泥渣等，为了更大程度地渗透到基材需要在干躁表层施工。

3.在择脱膜剂或保护剂作为混凝土时，脱膜剂或保护剂对硅烷浸渍的影响应根据相关规定和油漆实验确定。否则，在硅烷浸渍前应充分去除；

4.最好在表面干燥的混凝土表面施工。在水位变化区施工时，当水落入较低的水位，混凝土表面看不到水时施工，可保证硅烷在3-6小时的干躁期被混凝土吸收，下雨时不能施工，或有大风或明显的阳光直射；

5.应继续实施施工，一次或两次施工，用量为500g/m2、二次施工之间的时间间隔至少为6h.
