高延性纤维增强水泥基复合材料

一.基本情况

高延性纤维增强水泥基复合材料（ECC）俗称高延性混凝土，是一种高强度混凝土.高韧性.特殊混凝土具有高抗裂性和高耐损伤性。其原理是通过添加高韧性纤维，使混凝土具有高韧性，提高其抗损伤性，避免开裂。广泛应用于砌体建筑结构的加固.修复，此外，根据原建筑结构的损坏鉴定，对原建筑结构进行抗静载荷和抗震修复。传统的建筑结构加固通常需要穿墙打孔，并安装钢筋.支撑模板，然后在两侧浇筑混凝土砂浆，不仅施工程序复杂，而且对原有结构造成很大损坏。本产品直接在原建筑表面加固结构，不破坏建筑外部结构，可实现无钢筋或少钢筋加固，大大降低钢筋消耗.减少支模工序.缩短工期，从而有效降低综合成本。

目前，该技术公司已申请4项发明专利，申请号为202020286709.8、20201028854.4《一种自密实高延性混凝土及其制备方法》.8一种高延性混凝土地面材料及其制备方法，申请号为20201028881.4.高延性混凝土喷射及其制备方法；授权3项实用新型专利，砌体砂浆铺模ZL201821423849.X；混凝土表面凿毛工具ZL201821021192.4.铺砌砌筑砂浆装置ZL201720786050.6、申请软件作权1项，《星欣全自动搅拌机控制软件》注册号为2020SR1054446.此外，公司还申报了省部级冶金工业工法，用于高延性纤维增加水泥基复合材料。

参照标准：JC∕T2461-2018高延性纤维增强水泥基复合材料力学性能试验方法；CECS13-2009纤维混凝土试验方法标准；DB62/T高延性混凝土应用技术标准3159-2019；DBJ61/T高延性混凝土应用技术规程112-2016。

三.应用范围

如今，我国大量的砖砌体结构.由于混凝土结构房屋使用寿命长，原设计抗震设防不足，存在较大的抗震安全隐患。房屋的加固和修复迫在眉睫。特别是在以下区域和条件下：

（1）地震.暴风.台风自然灾害多发地区房屋抗震加固；

(2)老旧小区.工厂改造升级或房屋使用功能变更结构加固等；

（3）火灾.泥石流.建筑灾后修复等。

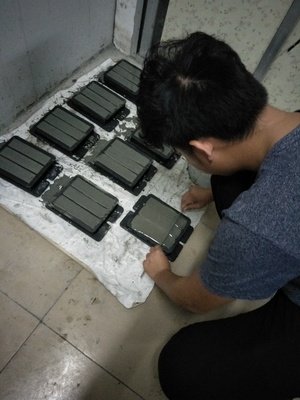

使用方法

产品分为A料(干粉)和B料(纤维)，使用方法如下:

步骤1.将A材料(包括水泥.石英砂.精确测量，放入搅拌机中，搅拌时间不少于2分钟；

步骤2。将B材料(纤维)分批加入步骤1中获得的干粉材料中，并搅拌均匀，搅拌时间不少于2分钟；

第3步。第2步获得的材料加水两次，搅拌均匀，加水量三分之二，第二次加剩余水量。搅拌时间不少于6分钟，以获得高延性混凝土混合物。

第四步。高延性混凝土施工前，应对墙体进行浇水湿润，待墙体湿润无明水后方可施工。施工前，应使用高延性混凝土“灰饼”，“灰饼”据此，作为抹灰厚度的控制，做法与普通抹灰饼相同，间距为3间距3m×3m,梅花形布置，“灰饼”大小50mm×50mm,厚度与此处抹灰层的厚度相同。高延性混凝土表层厚度大于15mm每层厚度不应超过15层mm,后一层施工应在前一层初凝前尽快施工，前后两层施工时间间隔不应超过3个h,后一层施工前的高延性混凝土表面不得抛光。初步施工后，用大型搬运工将其刮平，然后在厚度不足的地方进行修补和压平。后一层高延性混凝土表面施工完成后，进行找平和采光。

第5步。高延性混凝土施工完成后，应在12h高延性混凝土最终冷凝后，保温保湿养护，混凝土施工后养护时间不少于7d.
