快干薄层修复材料的应用范围:及时修复混凝土路面的麻面、空鼓、剥落、脱壳、裂缝、外露钢筋等损伤,直接涂抹在损坏部位。它需要高强度的抗压性和粘结强度,可以实现快速、超薄的修复,快速干燥、快速硬化,快速形成可靠强度,缩短封闭交通时间。高速、高压行驶时不会破碎、脱落;所有混凝土表面损坏均适用于本材料。
A.基面浸润:浇筑前2-3小时用水充分湿润基面,去除开水;冬季施工时,浇筑前应使用基面不超过65个℃温水完全湿润
清除明水。
B.支
模式:对于待修的道路***水泥混凝土路面可采用周边板作为模板;待修复的水泥混凝土路面位于路边
面板的三个边缘可以用作模板,边缘应支撑木模或钢模,并采取措施防止漏浆。对于严重损坏的混凝土结构,
应建立模板,并采取防漏浆措施。
C.制拌:根据现场浇筑量和浇注速度,将修补材料人工放入强制砂浆搅拌机中,干拌10次s之后,按照产品规定的加水量称量后,分为两部分
第二次加水搅拌:第二次加2/3水,搅拌30s;加1/3水,搅拌150s.搅拌后,修补材料应静置2~3~min,等待气泡消失
浇筑。冬季施工时,应采用不超过65℃浇筑温度应为10℃以上。

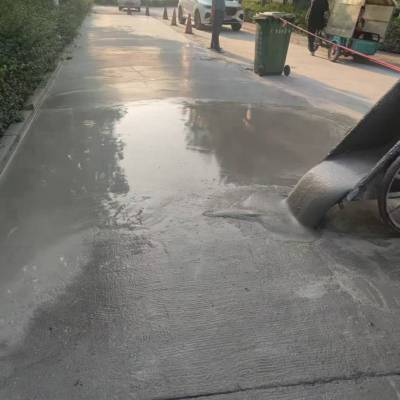

D.浇
施工:缓慢浇筑容器,均匀浇筑密实,浇筑时避免空鼓。浇筑完成后,抹平修补材料的顶面。每次制作和搅拌的修补材料都是从制作和搅拌开始的
从开始到浇筑结束,时间不得超过30min.不得继续使用超时或流动性不符合浇筑要求的修补材料。
E.养
生:用塑料条覆盖修复材料的顶面,然后用草袋完全覆盖塑料条,保持湿润。常温下,2~3h养生后可以结束,也可以根据结构强度结束
试件强度试验结果决定是否结束养生。冬季应采取保温措施,适当延长养生期。
Copyright © 2002-2020 备案号:豫ICP备20012106号-5
服务热线
