混凝土楼板裂缝修补剂

产品简介

混凝土裂缝修补剂不同于市场上的其他修补材料，它实际上是愈合了开裂的混凝土。施工相对简单，节省了时间、人力和金钱。

A.裂纹修补剂具有较高的抗渗性；

B.能承受37米水柱压力水渗入，无需担心氯化钙的挥发问题；

C.含有裂纹修复剂涂层的混凝土可以抵抗所有材料的腐蚀，包括酸.石油产品.化工产品等。

特性

1.使用方便：表层简单清晰，每一种松脱材料都有去处；

2.一种商品：不使用其他粘合剂；

3.初凝时间：15-45分钟，终凝时间：3-4小时；

4.加固裂缝的混凝土：根据孔隙迁移到混凝土内部；

5.能承受大部分液体的侵蚀：可在混凝土正面和背面执行；

6.提高抗霜降性：达到200个循环；

7.降低收拢：收拢为0.007%；

8.迁移到旧混凝土内部：根据改变胶体与结晶体的比例系数，改变混凝土的性能；

9.渗透性:可渗透到混凝土毛细孔深度达到9.6mm；

10.提高耐用性：借助配制；

11.提高抗拉强度：28天强度达到35%；

12.提高抗压强度：达到60%；

13.如果修复层意外脱落，其混凝土养护特性不变；

14.100%抗渗性：可抵抗37米水柱的压力；

15.氯化钙挥发的操作：对地板，无挥发，进而无胶体损失；

16.可用部位：干湿或反面都行；

17.水泥粘结性：与环氧树脂和其他防水板不同，它能很好地粘结在一起；

18.施工工艺：可喷涂裂缝深度处理、表面解决、或手工擦拭等；

用途

用于修复裂缝，灰水比3:1；搅拌1分钟，每次搅拌多少，如果是干的，加少量水，再搅拌。

混凝土表面可产生一层不透水层；

提高混凝土抗拉强度60%；

可用于堵水；

用于阻止混凝土内部水分蒸发；

常用的方法可分为压力灌浆法.有三种类型的槽补法和涂层封闭法。

低压灌浆法适用于0.2~0.3mm修复混凝土裂缝。

修复程序如下：

缝隙清除-粘贴灌浆喷嘴和封闭缝隙-试漏-配置灌浆液-压力灌浆-二次灌浆-表面清除。

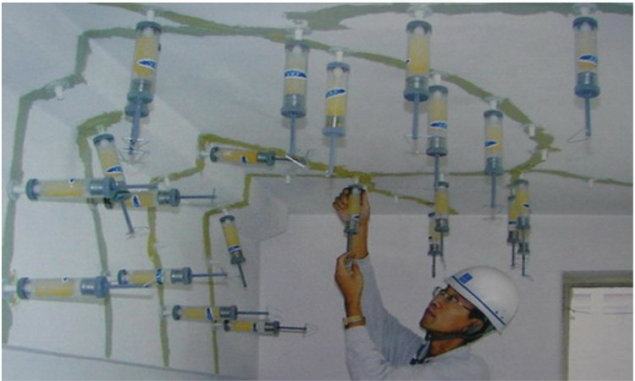

当有大量缝隙时，首先在估计的缝隙中粘贴医用白色胶带，然后更换窄刷，沿缝隙来回涂刷密封缝。关闭缝隙，约10分钟，取下胶带条，露出小缝，用钥匙粘贴灌浆喷嘴。干燥和固定后，附近可能会出现裂缝。请务必不断用泥浆修补，以防止灌浆过程中的泥浆流失。灌浆操作一般在粘合剂喷嘴的第二天进行。如果温度太高，可以在半天内灌浆。操作时，先用填缝器吸收灌浆液，插入灌浆喷嘴，用手促进填缝器活塞，使灌浆体按灌浆喷嘴压入缝隙。当泥浆从相邻喷嘴排出时，可以拔出填缝器并堵塞铝铆钉。一般从上到下灌浆，水准缝一般从一端到另一端逐一灌浆。为了确保泥浆充满，每个灌浆喷嘴可在灌浆后约半小时重新灌浆。

涂层封闭法适用于总宽度小于0.2mm混凝土表面的装饰和防水处理处理，避免混凝土保护层的碳化和有害离子对混凝土的侵蚀。

施工程序如下：

清洁-批腻子-粉刷底层涂料-粉刷主层涂料-涂层表层。

混凝土表面缝隙.腻子首先用于气孔和缺点(混凝土修补剂:粉料:=1：1.8~2.0)加充抹平，待干后用砂纸打磨，然后进行底漆(混凝土修补胶:粉料:=1：0.7~0.8)使用时，涂层应通过铁纱窗过度担忧，以去除杂质和包裹。主层涂料要刷三遍，每次涂料要等涂料干了再涂，油漆方向要刷两遍**好是彼此垂直。

开槽补偿法适用于(结构)允许开槽但总宽度较大但数量较少的缝隙，如墩台或地面混凝土缝隙。

工序如下:开槽-清洗-粉刷界面处理剂-压擦环氧砂浆-保养。

清除缝隙周围的松散砂石，用大理石机等切割工具打开缝隙边缘"V"表面张口总宽5个mm深层为2

厘米以上为**佳。用钢刷刷表面和坑洞的灰尘.清除附着的水泥灰等污物，用扫帚清除。底涂:混凝土缺陷修复剂:冷水按1:5的比例搅拌均匀，待修复处用刷子连续均匀涂刷两遍（**10~20分钟后10~**第二次油漆已经干了第二次油漆)。修复:第二次涂湿胶干燥后(约10分钟)，混凝土修补剂按1:5重量比(体积比1:3)合成腻子(注:无需放水，粘度应比修复路面坑洞时更薄，便于填充)，然后在填充缝隙中均匀擦拭或压实。灌浆砂浆后10分钟后，需要对深层缝隙进行表层修复(注:修复厚度可达50%mm上面要加砂石以防开裂(胶水:水泥:砂石比例为1:3:2)粗砂，将大坑刮平，待2天后再进行表层修复。面层修复：①面层修复过程中，路面不再有大坑破碎:修复厚度为1~5mm.②将混凝土裂缝修补剂与水泥的比例为1:5(无砂石)，搅拌至腻子状，刮在表面修补处，规定刮平夯实**终面层。）修复后，表面与地面的连接处是平的，表面可以用刷子蘸上混凝土裂缝修补剂和水刷，以保证美观水平。

维修：修复路面.保持墙壁干燥，大约2天后上车，7天后上车**佳。
