150mpa高性能混凝土

水泥混凝土延性大，抗压强度低，特别是在动荷载下，抗裂性能差，不能满足当今建筑的安全性和耐久性要求。超高性能混凝土（Ultra-highPerformanceConcrete,下称UHPC）这个问题可以更有效地解决。UHPC水泥基材料的发展合比的变化，特别是选择纤维增强特别是选择纤维增强增韧和掺杂纤维配合阻裂。

与水泥混凝土相比，UHPC抗拉强度高(200年)MPa），高抗压强度(15)MPa），塑性好，耐用性好等特点。目前，中国对于UHPC有很多探索，但大多集中在物理性能比和静荷载的物理性能研究上，而针对的是UHPC本构关系和微观损伤机制在循环荷载中的研究相对较少。本文从本文开始UHPC从三个方面进行综述:超高性能原理、本构关系和动态损伤原理，以便在循环荷载下进行综述UHPC进一步研究物理性能和损害原理提供参考。

超高性能原理

1.1钢纤维可以提高增韧效果

当没有添加钢纤维时，UHPC当受力时，构件会在内部积累大量动能，最终表现出可燃性破坏，表现出比水泥混凝土更大的延性。与一定量的细钢纤维混合可以改善基材之间的粘结和运动特性，并控制间隙的扩展方向。目前，已经研究了纤维的改进和增韧原理，因为主要功能是指钢纤维，所以首先从钢纤维的混合量、方向和物理形式进行分析。

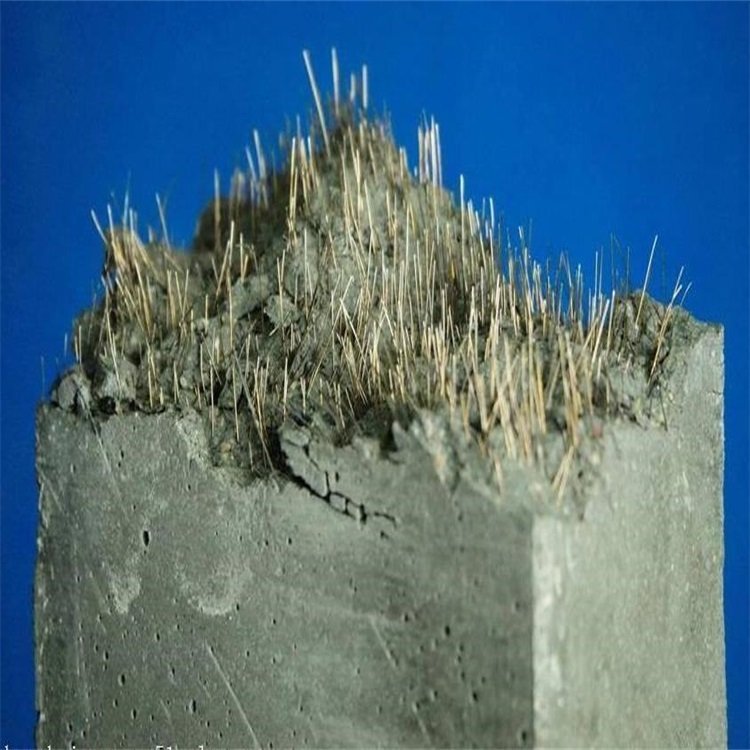

(1)在保证钢纤维的组合分布时，这种增强作用与钢纤维的掺量呈正相关，但为了保证合理性，钢纤维不会因流通性差而聚集结块，钢纤维的掺量大多保持在3%以内。当钢纤维联合分布时，即使钢纤维掺量小于1%，也能获得较好的物理性能。当钢纤维掺量从1%增加到2%时，较大的抗压强度增加2.70%；从2%增加到3%，较大的抗压强度增加9.91%。有文献认为，1.5%钢纤维体积的试样抗拉强度最大，1.75%的试样抗拉强度最大。被拉破坏时，在干裂口周围，由于钢纤维的桥接效应，破坏方式不是水泥混凝土的破坏，而是钢纤维的拉出破坏。有文献认为，钢纤维的混合质量浓度为3%，UHPC具有最佳的抗拉强度、弹性模具、收拢性能页面特点。添加钢纤维可以显著提高UHPC韧性，断裂能超过18kJ/m2，比素UHPC随着钢纤维掺量的增加，增韧效果明显提高，随着钢纤维掺量的增加，弹性模具也略有增加。

(2)钢纤维的不同遍布方向UHPC破裂特性有很大的影响。一些文献研究了钢纤维沿不同受力方向的分布UHPC破裂特性的危害。当钢纤维遍布时，应力方向的视角为0°时，构件均值应变较大，视角为60°内部均值应变减少，60°顶部扩大；轴拉构件在45°内部显示延性破坏，60°上面是脆性损伤，45°～60°处于过渡状态，UHPC钢纤维的分布方向对抗拉强度的影响较小。

(3)钢纤维的物理形态UHPC对粘结性能有很大影响。与变形纤维(弯曲纤维和扭曲纤维)相比，镀铜直纤维与变形纤维(弯曲纤维和扭曲纤维)混合UHPC粘结强度可达47MPa,它是直纤维的5倍，这可能是因为UHPC与变型纤维的摩擦因数较高，而且变型纤维的能耗能力也远远超过直纤维，掺量均为2%时，变型纤维的能耗比直纤维高11%。
