混凝土结构修复用聚合物水泥砂浆

用高分子混合砂浆修补钢筋混凝土，简称高分子修补砂浆。由聚合物组成.水泥.细骨料.用于钢筋混凝土修复的材料，以添加剂等为关键原料，按适当准备。

一.适用范围

DJ-06高聚物修补砂浆适用于碳化.汽蚀.由冻融损伤和化学腐蚀引起的混凝土表面开裂.表面溶解损伤的修复也可用于防腐.防渗工程。

二.典型运用

1.钢筋混凝土的裂缝.蜂窝.表面.损坏.脱落.修补表面损伤部分，如漏筋；

2.路面.桥梁.隧道.修复隧道内混凝土损坏位置；

3.修复厂房混凝土地面损坏位置；

4.用于加固建筑钢绞线网的抹灰找平.防护层等。

三.性能参数

物理力学性能-实施标准：JGT/336-2011

四.特点

1.聚合物修补砂浆不仅具有聚合物材料的附着力，还具有无机材料的耐久性；附着力好.保水性.抗裂度.耐酸性.耐紫外线。

2.施工方便，具有良好的施工粘结性，可现场用水搅拌。

3.早强，加快工程进度。

五.施工技术

1.表层处理

清除混凝土修补位置.脱落.松散.起砂.蜂窝.表面.腐蚀等缺陷是混凝土表面的整平.清理.没有油渍。开工前6h用高压水冲洗，干燥至表面无明水，保持湿润。除锈钢构件和钢筋，刷防腐漆。

2.调料

按0.16~0.18水料比进行调整，以满足不同地点的施工要求。调料搅拌应采用机械方法，搅拌3~5min.砂浆即用于混合，制备的砂浆不宜储存超过30min,宜在45min内用完。

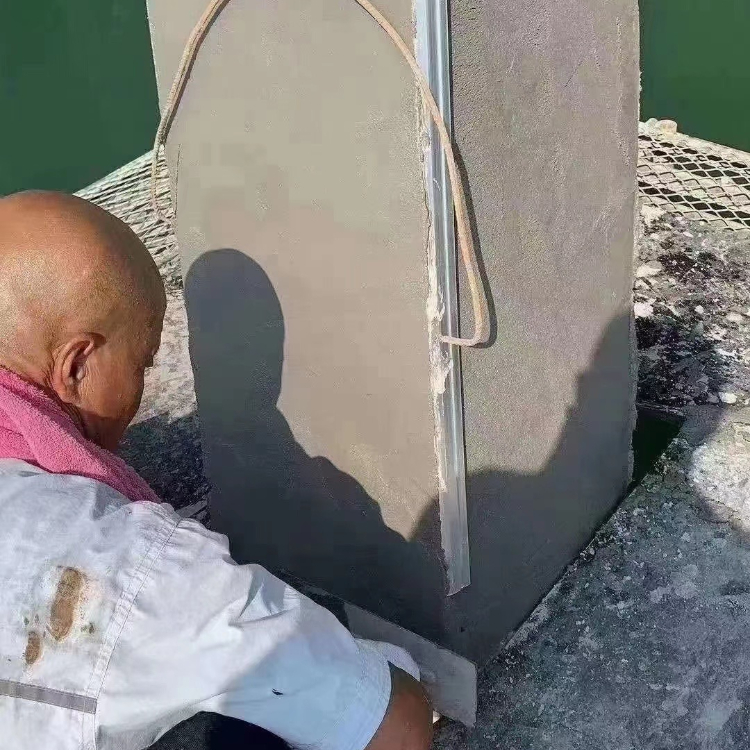

3.施工

①钢筋混凝土表层开工前应刷界面剂。

②聚合物修补砂浆一次施工面积不宜过大，一般为10㎡上下。面积大的时候要分层，每一块都要断开施工，时间间隔要超过24h.

③分层施工，界面剂凝结前，擦拭**层砂浆。**砂浆表面应压光，为后续层施工做好准备；后续层施工间隔应在前一层砂浆初凝后（手指干燥时）进行。后续层的接缝应与前一层错开。

④在泥浆施工中，沿着缺陷位置向外延伸并擦拭。泥浆应一次压实并刮平，以防止泥浆在凝结过程中形成的聚合物膜因反复压制而开裂。如果出现气泡，应将其刺穿并粘紧，以确保表面光滑，内部致密。

⑤立面.仰面施工层较厚时，一般超过10层mm应分层施工。

⑥找平，在砂浆最终凝结后要及时刮平，不能扰动新鲜浆料的内部结构和与基层的粘结。

4.保养

施工结束时，泥浆表面的手指干燥。立即进行喷雾维护或覆盖塑料薄膜.草袋，保湿保养7d,自然养护21d.
