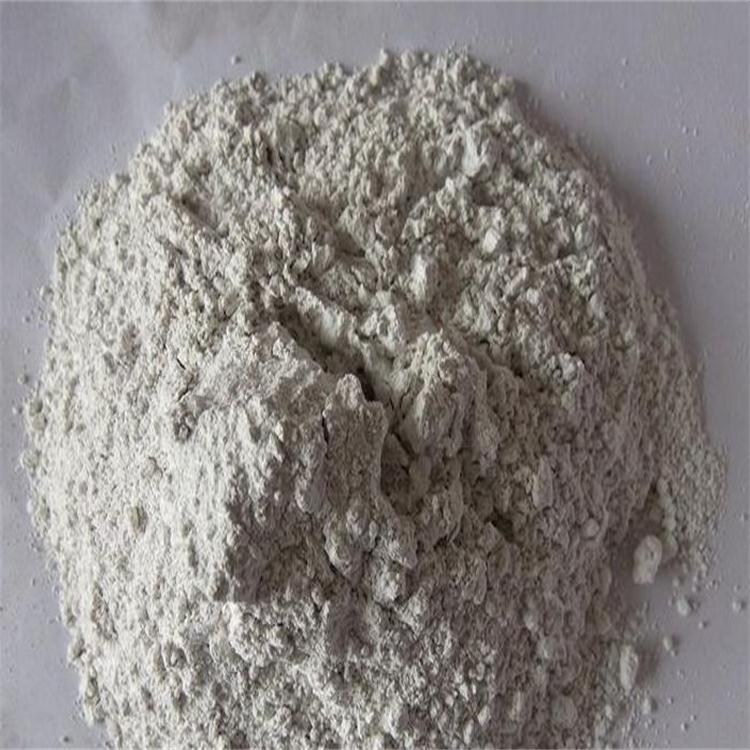

高强修补砂浆

修复钢筋混凝土、梁、板、柱、楼梯等损坏的构件。

施工(结构)建筑物采用高强度不锈钢胶线加固抹灰找平保护砂浆

修复路面、桥梁混凝土损坏位置。

维修飞机跑道、高速公路坡道损坏位置。

维修和维修车间混凝土地面损坏位置。

本产品主要适用于钢筋混凝土表面损伤部位的修复，如裂缝、蜂窝、损伤、脱落、钢筋泄漏等，以修复混凝土结构的优良使用性能。也可作为碳纤维钢筋找平砂浆、高性能混合砂浆及其建筑（结构）建筑的抹灰找平保护砂浆。本产品添加了多种聚合物改性剂、橡胶粉和抗裂纹纤维。因此，它具有良好的施工和易用性、粘附性、抗渗透性、抗脱落性、抗冻融性、抗碳化性、抗裂性、抗钢筋刺绣等特点。

施工方便：施工过程中不需要振动，可在现场用水搅拌。

早强，高强，1天抗拉强度可达20Mpa,能**极大地加快工程进度。

抗渗性强:产品具有良好的抗渗性。渗压水隔水层，符合要求P16规定了混凝土的抗渗特性。

良好的粘附性能:如果使用混凝土界面处理剂，与新旧混凝土的粘结强度超过1.8Mpa,可**保证高强度修补砂浆与修复底层之间的紧密粘结。

冬季可施工：EC2000高强度修补砂浆允许在工作温度-5℃以上，开展钢筋混凝土安装门面、平面及顶面修复室外施工。

耐久性：50次冻融后强度无明显变化，30次浸泡在机油中后强度提高。

准备必要的工具和维护对象

在确定修复区域时，修复解决方案的范围应比具体损坏范围扩大100mm,切割

或凿出混凝土修补区的垂直边缘，并在深层挖出≥5mm,防止修复区域边缘片状化。

将修复区混凝土基层表面的灰尘、油渍清理干净，并清除松散部分。

清理修复区外露钢筋表面的刺绣品和杂物。

用混凝土界面处理剂土基层进行凿毛处理或使用混凝土界面处理剂进行页面解决。

用气泵或水清理处理后的区域混凝土基层表面。下一道工序不能有明水残留

建议加水量10-20%(重量比)EC2000高强度修补砂浆。选用机械搅拌2-3分类，有利于搅拌质量和速度，人工搅拌应分为5分类，以保证搅拌均匀。

拌好的EC2000高强度修补砂浆即可开始抹灰。抹灰厚度不宜超过15-20mm.如果抹灰层太厚，应采用分层抹灰的施工工艺。EC2000高强度修补砂浆含有大量分子聚合物改性渗漏材料和胶粉，混合良好EC2000高强度修补砂浆粘稠，抹灰是为了保持刀片光滑。

需要对表层进行抹光处理，**表面抹灰应混合稍稀，并掌握时间，以便用抹光来解决。

禁止在EC在2000高强度修补砂浆中加入任何外加剂或外加剂。

应用温度为-5℃-40℃

夏季施工工作结束2-4小时后，要及时浇水喷洒保护剂或覆盖湿草袋进行保养，并保持表面湿润2-3天。

冬季施工完成后，应立即覆盖塑料薄模和被子进行保温保养。
