透水性混凝土

透水混凝土在满足强度要求的同时，还需要保持一定的孔隙，以满足透水性的要求。因此，除了选择合适的原材料外，还应通过配合比设计、制备工艺和添加剂来保证强度和孔隙率。透水混凝土由骨料、水泥、水等组成大多数粗骨料为单粒或间歇粒。细骨料的用量一般控制在总骨料的20%以内；硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥可用于水泥；外加剂可用于硅灰、粉煤灰、矿渣微粉等。进料时，先加入水泥、外加剂、粗骨料，再加入一半的水，搅拌30s；然后加入添加剂(外加剂、颜料等)。)，搅拌60s；最后加入剩余水量，搅拌120s出料。

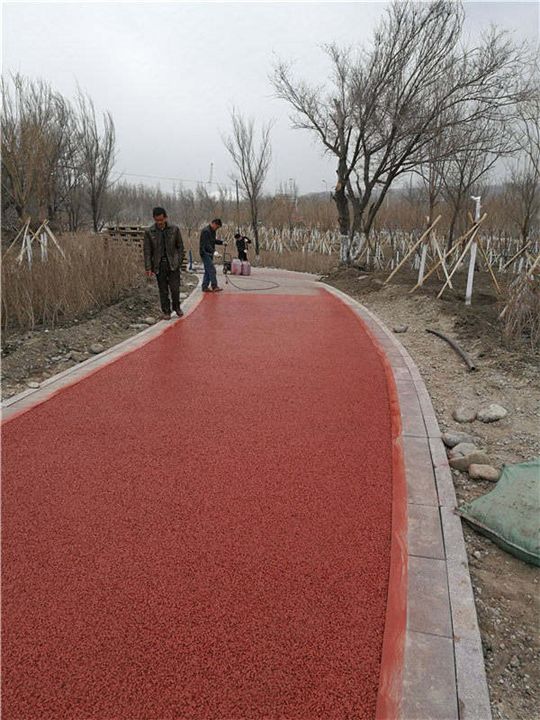

施工：

透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。可采用机械或人工方法摊铺；平板振动器、振动平整辊、手动推拉辊、振动平整梁；表面处理主要是为了改善表面外观，修复或清洁成型的透水混凝土表面；透水混凝土路面接缝设置与普通混凝土基本相同，缩缝等距布置，间距不得超过6m。

保养：

透水混凝土施工后，应覆盖养护，洒水保湿养护至少7天。在维护过程中，应防止混凝土表面的孔隙被沉淀物污染。混凝土的日常维护包括日常清洁和堵塞孔隙的清洁。风吹风、高压冲洗或真空清洗可用于清洁堵塞孔。

技术指标：

透水混凝土的技术指标分为混合物指标和硬化混凝土指标。

(1)混合物:坍落度(5)mm~50mm）；

凝结时间(初凝不少于2h）；

浆体包裹程度(包裹均匀，手握成团，有金属光泽)。

(2)硬化混凝土:强度:（C15～C30）；

透水性(不小于1mm/s）；

孔隙率(10%~20%)。

(3)抗冻融循环:一般不低于:D100.
