高韧性混凝土施工工艺

目前，常用的砌体结构抗震加固方法是增加混凝土扶壁柱。这种方法的施工工艺和方法比较复杂，加固后抗震性能的提高范围有限，在原建筑外增加扶壁柱，严重影响原建筑影响原有建筑物的外观，显得过于笨重。此外，当墙体较厚时，也会形成开槽和钢筋。创建内容

本创建的目的是提供高延伸混凝土嵌入式结构柱的施工方法，具体施工步骤如下

第一步，在垂直和水平墙的交界处，墙体沿纵向和横向延伸一半的砖长，嵌入式结构柱的尺寸范围必须预加；

第二步，在预增设嵌入式结构柱的尺寸范围内，拆除深度为四分之一至一半的砖砌体墙，在砖砌体墙上挖掘预增设嵌入式结构柱的空间；

第三步，预增设嵌入式结构柱的空间外围支模板；

第四步:浇筑高延性纤维混凝土，养护后拆除模板，最后浇筑的高延性纤维混凝土与墙体结构融为一体。

水泥、粉煤灰、硅灰、砂、砂、砂、PVA纤维和水，其中，根据质量百分比，水泥粉煤灰硅灰砂水=10.90.I0.760.58；基于水泥、粉煤灰、硅灰、砂和水混合后的总体积，PVA纤维的体积掺量为I.5%。

上述水泥述水泥为P.O.52.5R硅酸盐水泥；粉煤灰是一级粉煤灰；硅灰的燃烧损失小于6%，二氧化娃的燃烧损失大于85%，比表面积大于15000m2/kg;砂的最大粒径是I.26mm；PVA纤维长度为612mm，直径为26μm以上，抗拉强度为1200MPa以上，弹性模量为30GPa以上。

首选在上述高延性纤维混凝土中添加减水率超过30%的聚羧酸减水剂，减水剂用量为粉煤灰、硅灰和水泥的总质量O.8%。

首选上述高延性纤维混凝土的制备方法是将水泥、硅灰、粉煤灰和干砂均匀混合，然后将减水剂和80%的水均匀混合；然后参加PVA高延性纤维混凝土是在纤维搅拌均匀后加入剩余20%的水搅拌均匀得到的。

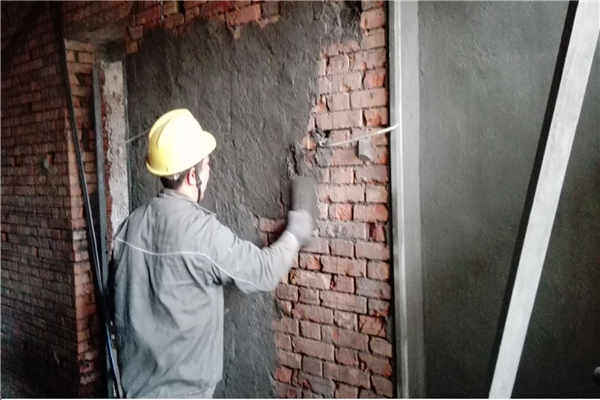

本创建采用高延伸纤维混凝土嵌入普通砖砌体墙，增加结构柱，停止加固砖砌体墙，充分利用高延伸纤维混凝土的高强度和韧性及其与砖砌体的良好附着力，提高墙体的整体性能和变形能力，从而提高砖砌体结构的抗震性能。
