桥梁支座环氧砂浆

环氧树脂砂应采用高强度、耐腐蚀、粘结稳定的新型层析修复材料，由改性饱和基环氧树脂、固化剂和硬质填料组成。具有粘结修补，可用于补漏、密封、防腐等服务，渗透性强，能渗透混凝土表面。

溶液型环氧胶泥的主要特征

—粘结性好，强度大，韧性好，抗冲击性好

—胶体干燥稳定，收缩率低

—触变性好，施工方便

适用范围

—修补混凝土表面细小缝隙、蜂窝、表面、漏筋等缺陷

—混凝土防碳化、防腐蚀、防腐蚀、防护刷涂层

技术数据

—抗压强度：≥10.0Mpa

—抗拉强度：≥85.0Mpa

—抗压强度与混凝土粘结：≥4.0Mpa

—抗压强度与钢板粘结：≥6.0Mpa

—抗压弹性模具：试验结果为2.15×103Mpa

—抗磨强度：

(1)根据水工混凝土试验标准，冲磨速率为14.3m/s,检测结果为7.6h?m2/kg；

(2)根据环氧树脂砂浆试验标准，冲磨速率为40%m/s,检测结果为2.79h?cm2/g

—线形线膨胀系数：9.2×10-6mm/mm/℃

—碳化深度：检验结果为0.86mm,50年相当于自然空气中的50年

—抗冲击性：2.1KJ/m2

操作方法

—A料，B长期储存材料会产生沉积、分层、褪色，不影响商品的基本性能和质量，只需在使用时搅拌即可。

—依照A料：B料=3:1比例充分搅拌即可使用。

—施工温度≥5℃，干固后使用温度80~-40℃。

—在独特的施工条件下，请联系我们的企业技术部门。一、构成：

环氧树脂(砂浆)由环氧树脂、固化剂、稀释剂和粉末组成。

环氧树脂砂浆由环氧树脂、固化剂、稀释剂、粉末和细骨料组成。

二、特点和用途：对于金属，非金属附着力强，收缩率小，冲击韧性高，耐酸碱浓度中等，耐老化性弱。水泥主要用于车间地板的机械设备和砖板防腐衬里，砂浆主要用于车间的整体无缝防腐地板。

三、环氧胶泥的制备：

根据使用场景、温度、湿度设置；

四、环氧胶泥配置：

1.施工工作温度应为15~30℃，空气湿度不宜超过80%。

2.用于调料的器皿和工具，应保持清洁、干燥、无油渍、无干燥、固沉渣等。

3.在环氧树脂中加入容器，按比例与稀释剂混合，并与环氧树脂混合物混合。(如果冬温度低，可以提前将环氧树脂加热到50℃上下)

4.取一定量的环氧树脂混合物，或以环氧树脂为数量，按比例加入固化剂拌匀，配置成树脂胶。

5.在配制的树脂胶中按比例加入粉料，拌匀，做成胶泥料。

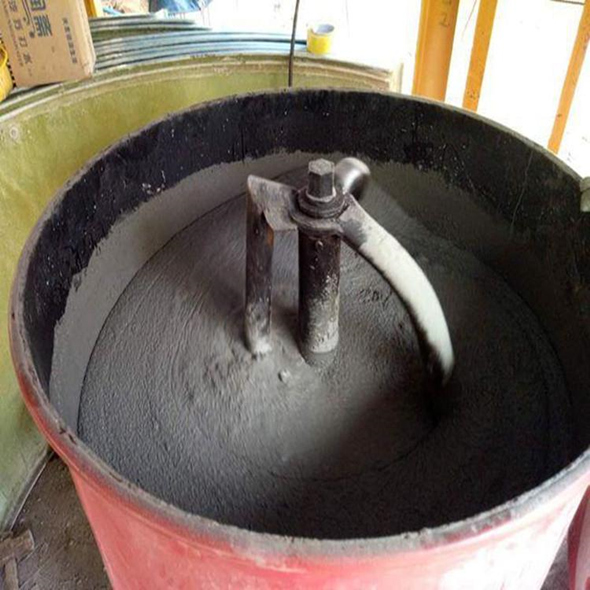

6.将粉料和细骨料按比例加入配置好的树脂胶料中，搅拌均匀，制成砂浆料。水泥的稀稠度可以通过加减水泥粉的百分比来调节。

7.配制好的树脂胶、胶泥或砂浆材料必须在30分钟内用完，在施工过程中，如有凝结结条件，禁止使用。
