聚脲材料

根据我最近的研究，我对聚脲有了更深的了解。聚脲是一种弹性体物质，由异青酸脂质成分和氨基化合物成分反射形成。一般来说，聚脲是由聚氨酯进化而来的，但它的各种特性比聚氨酯更好。成型后，它看起来像塑料。

聚脲分为纯聚脲和半聚脲。就我个人而言，我认为它们的主要基础是：例如，在产品介绍中，芳香组是纯聚脲，如果介绍中反映脂肪组是半聚脲。另一个是看是否有溶剂。如果有溶剂，则为半聚脲，相反为纯聚脲。

一般来说，聚脲施工时反应速度不宜过快。如果太快，强度大，但柔韧性不够，抗拉强度低，基材渗透性差，粘结强度低，收缩量大，干固应力大，涂层容易产生鼓包和层压。这些都是纯聚脲的特点。

半聚脲具有很强的抗拉强度和刚度，耐温性好，但柔韧性差，抗拉强度低。施工过程中无化学发泡趋势，涂层工艺性能略好。在相同条件下，半聚脲具有较强的弹性、良好的抗拉强度和低温柔韧性。

例如，与耐久性相比，纯聚脲没有催化剂，催化剂也不会无效。在这方面，纯聚脲优于半聚脲。然而，其弹性和抗拉强度小于半聚脲，抗拉强度是耐久性的重要因素。经过老化处理后，抗拉强度高的材料变化水平小，安全水平大。在这方面，半聚脲优于纯聚脲。

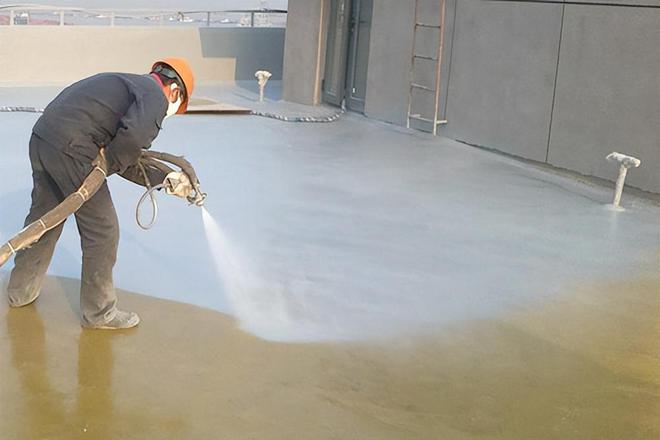

正常施工时，环境条件的温度应大于3度，湿度应小于85%，含水量应小于7%。一般来说，设备的压力应该高于14度Mpa,如果压力能保持在17Mpa喷出的聚脲效果最好，施工过程中A成分由于长时间反射在空气中会有小结，所以要提前过分。B成分添加剂会有沉积和分离，应提前充分混合。材料的加热温度应控制在70度以上，不得低于60度。为了达到涂层的对称性，需要进行几次涂装施工，不要一次成型。如果条件允许，每次施工间隔不得超过2小时。

下面我简单分析一下聚脲的性能指标:从强度的角度来看，邵氏A远高于邵氏AD,强度≥90为邵氏A.拉伸强度，刚度为100-200，弹性一般大于400。撕裂强度为40-63Mpa一般聚脲，超过63Mpa90多个优质聚脲Mpa可用作防爆聚脲。不吸水性0.3Mpa/30min.正常抗拉强度应为18Mpa.

防潮是聚脲的基本特性。聚脲具有耐碱、耐酸、耐磨、达到一定强度和防爆效果。因此，它是许多行业的首选商品。聚脲缺乏重型防腐和高温工业。

目前公司做的翻新项目很多，施工过程中聚脲与其他材料的粘结有一定的不足。sbs基面和地砖基面等。希望公司研发人员能在粘合剂方面有新的突破。
