1。目的

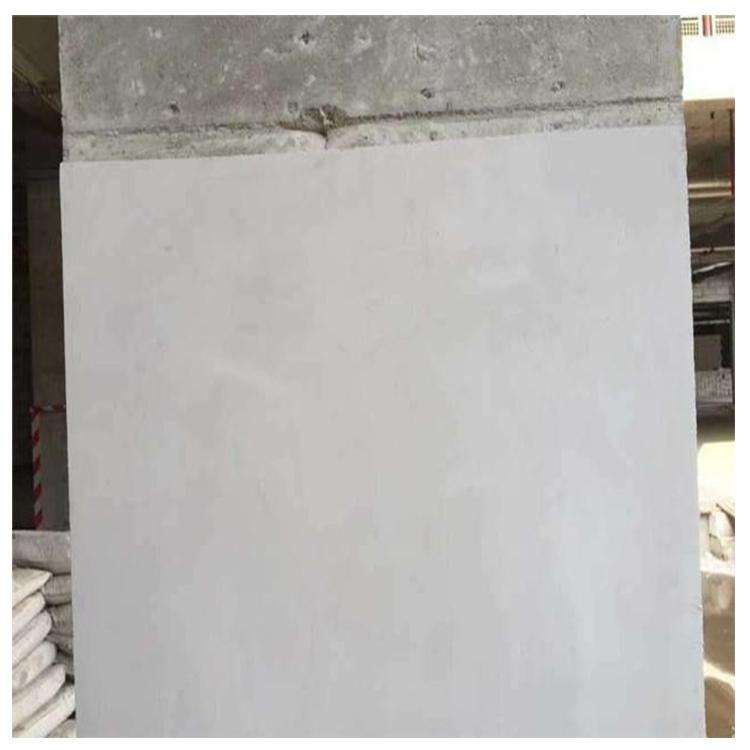

1.用于修复和加固混凝土表面缺陷，剥落，肌腱裸露，蜂窝麻纹表面以及平滑不平整表面；
2.增厚和均匀化保护层，修复和加固碳化混凝土，以防止钢筋腐蚀并进一步损坏混凝土；
3.用于加固重要部件，例如修复混凝土结构，例如桥梁，人行道，码头，铁路隧道，水力学和大坝溢流面；
4.提高混凝土的耐久性，延长混凝土的使用寿命，并防止水基酸，碱，盐，CO2，SO3等介质腐蚀混凝土；
5.修补厚度大于5mm。
2.特点
1.耐久性与混凝土同步。耐用的高强度修复剂由进口乳液和无机粉末两部分组成。它是一种新型的混凝土修补剂，兼具聚合物材料的粘合性和无机材料的耐久性。材料
2，所含防锈成分具有防腐蚀功能，氯离子扩散率低，能有效防止除盐，冻融引起的钢筋腐蚀和损坏；
3.高抗压强度，快速固化，粘结性能好；
4.具有良好的保水性和抗裂性，高耐碱性和抗紫外线性；
用法
1.基本要求和待遇：
n基层表面应光滑，粗糙，清洁，无油污，无浮尘，无沙，空洞，裂缝等。施工前，请使用高压水冲洗，并保持湿润。状态，但不应有积水。
n当界面粘合力可慧时，可以预先使用B9 ***界面粘合处理剂。
2.底漆处理：
n湿胶：先将双倍稀释的胶液涂在基层上两次，比例为：胶液：水= 1：1稀释，直接涂胶，十分钟后涂底漆；
n底漆：底漆比例：胶水：粉末= 1：1，使用混合的浆料进行底漆刷涂，搅拌和刷涂。 10分钟后，进行下一个表层构造。
3.维修材料的准备：
n耐用，高强度的修补材料由粉末和橡胶组成。使用时，根据橡胶：粉末的质量比＝ 1：5〜7（体积比约为1：3）混合，均匀混合而不结块。
n修补剂的混合量不要一次过多，配制好的浆料应在1小时内用完。如果发现夏季高温施工期间混合的高强度修补材料变稠，则可以添加少量乳液，并在搅拌后继续使用。
4.建设：
n首先，在湿的混凝土基层表面均匀地涂上耐久的高强度修补浆料（粉末：乳液，按质量比1：1），并在涂漆时铺上耐久的高强度修补胶。
n耐用的高强度修补材料不应一次过大，而应分成条状和块状以用于交错构造。每个街区不应大于10平方米，交错结构之间的间隔应不小于24小时。在分层施工中，其余接缝的位置应错开。
n摊铺完成后，应立即压紧并擦拭耐用且高强度的修补材料，并应将其抹平一次，不能重复使用。如有气泡，应将其刺穿并压紧，表面应致密；
n当外墙或顶面层的厚度大于10mm时，应将建筑物分层。每层灰泥的厚度应为5-10mm，当前一层的手指干燥时可以进行下层施工。
5.维护：
n施工24小时后，应将耐用的高强度修补材料湿固化7天，然后才能自然固化。湿固化过程中，表面不应积水，固化时间达到28天后即可使用。
