1.高强度不收缩灌浆产品特点
流动性好，不BI水
初期强度高强度
无收缩，高粘结强度
耐久性好
2.高强度不收缩灌浆的适用范围
设备基础和地脚螺栓以及机器基座锚固
钢结构和基础的铸造
隧道等地下工程施工缝的反钻方法
梁柱加固
后张预应力钢灌浆
墙体结构的结构及渗漏的修复
四，表面处理
混凝土表面必须清洁，牢固，无油脂，油脂，水泥浮渣和松散的小颗粒。金属（钢铁）表面必须无氧化皮，铁锈，油脂和油污。
所有高吸水基面必须完全用清水浸透，但在建造H型高强度不收缩灌浆之前，基面上应无清水和小水坑。
五，搅拌混合
每个包装的建议水量（25千克粉末）：3.6-3.9升（13-14％的水）
首先将70-80％的预称重净水添加到干净的容器中，然后在连续搅拌的同时缓慢添加整个H灌浆包装。然后加入剩余的水，并继续以低速（最大800rpm）搅拌2-4分钟，直到混合物均匀为止。停止搅拌，保持原样1-2分钟，然后继续低速搅拌1-2分钟。
6.高强度非收缩灌浆材料的施工方法
立即倒入混合材料，以确保在填充过程中可以顺畅地排出空气。
对设备基础进行注浆时，请确保提供足够的压力以保持注浆材料的连续流动。
砂浆表面的暴露面积越小越好。
在大面积和/或大批量注浆时，需要将无泥骨料添加到H型非收缩注浆材料中，以减少固化过程中产生的热量。添加的骨料重量不能超过H型非收缩灌浆的重量。
7.最低建筑温度为5℃，最高为35℃
固化：常规固化或其他合适的方法来保持裸露的表面
清洁：工具在使用后应立即用水清洗，固化的砂浆只能通过机械方法清除。
重点：H系列非收缩灌浆材料只能用于灌浆。最小浇注厚度为10mm。

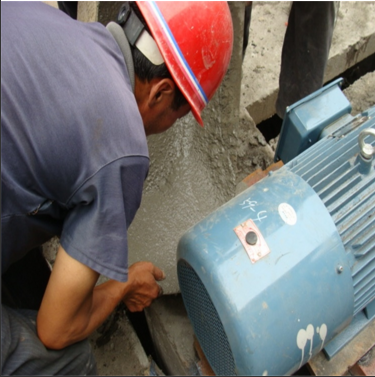

8.设备基础灌浆
润湿基面至饱和，但表面无清水。保持足够的压力以保持灌浆连续流动。
用钢丝或链条搅拌灌浆，以确保所有空隙都被填充，并且内部的空气可以自由排出。
九，地脚螺栓
彻底润湿基面，而螺栓孔中不会积水。尽可能地填充锚孔，注意连续注入水泥浆。螺栓与孔壁之间的距离应至少为灌浆材料中最大骨料直径的3倍。 （最小间距10mm）
10.大体积灌浆
根据其体积，可以选择较大的石头，例如：4〜8mm或8〜16mm或16〜32mm，将它们添加到灌浆材料中，添加的石头的数量应不超过重量的50％〜100％的注浆材料，卵石比碎石还多，这是很好的。如有必要，轻微振动可使它具有更好的密度。
