伸缩缝c50速凝混凝土

伸缩缝速凝混凝土。

高聚物快速结构修复材料以水泥和高强度材料(石英砂)为主要骨料，辅以聚合物粉末、减水剂、早强剂、膨胀剂、抗偏析剂等。超早强混凝土结构修复材料由材料制成。

施工过程

A.清洁：对于水泥混凝土人行道上损坏的板或混凝土结构严重损坏的部分，用气镐将损坏的板破碎成小块并清除，清除周围板基表面的松散物体，然后使用空气压缩机清除底面，吹走储罐中的灰尘。

B.底面渗透性:浇筑前2-3小时，底面用水充分重复，清水清除；冬季施工时，应使用不超过65℃的温水充分补充底面，倒水前应清除清水。

C.界面处理：将一层聚合物界面剂均匀地涂合物界面剂。

D模板：对于需要在道路中心修复的水泥混凝土路面，可将模板周围边缘放置模板；对于道路上方修复的水泥混凝土路面，可使用模板周围板的三个侧面。边缘应支撑木模或钢模，并应采取措施防止灌浆泄漏。

对于混凝土结构损坏严重的部分，应建立模板，并采取措施防止灌浆泄漏。

E.搅拌:根据现场浇注次数和浇注速度，将修补材料手动放入强制砂浆搅拌机中，干拌10秒，按规定水量称量产品，分两批加水:加水23，混合30秒；；；第二次加入1/3的水，混合150秒。混合后，修复材料应静置2-3分钟，然后在气泡消失后倒入。冬季施工时，应使用不超过65℃的温水进行混合，浇注温度应高于10℃。

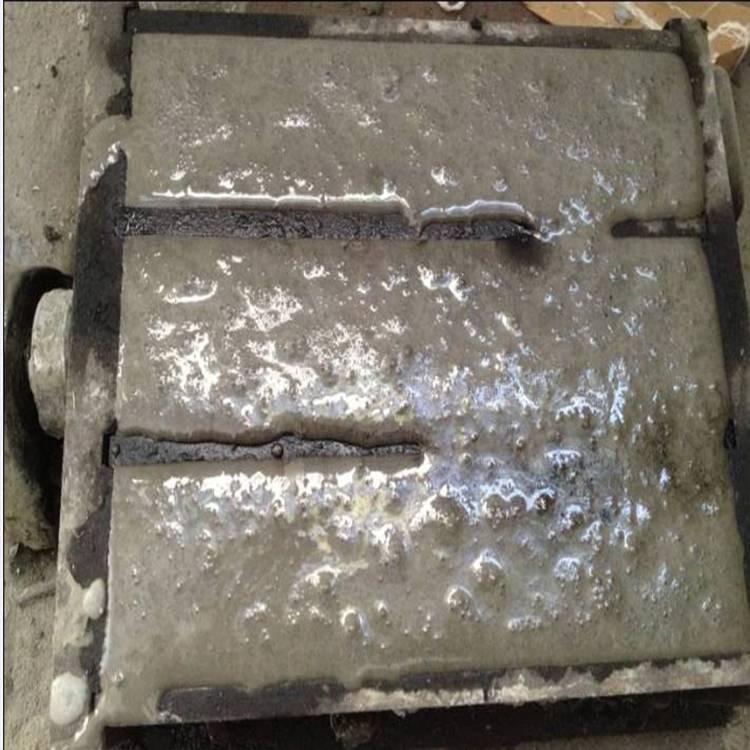

F浇筑：使用浇筑容器以缓慢均匀的速度浇筑地面，浇筑时避免空心。倒入后，修理材料的顶部表面。从混合开始到浇筑结束，每次混合修复材料的混合时间超过30分钟。不得使用加班或流动性不符合浇筑要求的维护材料。

G.保持健康：用塑料条覆盖修复材料的顶部表面，然后用吸管袋覆盖塑料条**，以保持其湿润。在室温下，方案可在3-4小时后终止，也可根据结构强度要求和保留标本的强度测试结果确定方案是否终止。冬季应采取保温措施，适当延长健康期。
