ii类高延性混凝土

力学特点

1、抗压和抗破裂的物理性能

a.受力破坏实验具有较强的韧性

b.破裂破坏试验具有韧性

c.二次载入破坏后残留强度仍然很高(90)；

d.大应缩变形(7)仍有较好的完整性。

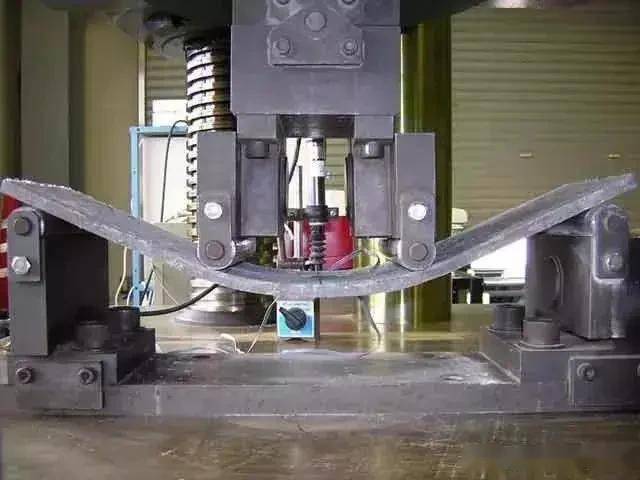

2、抗弯曲性能

a.表现出挠度硬化的特点

b.缝隙分散细腻

3、拉伸性能

a.拉深时应变硬化的特点

b.试样干裂后的强度可以持续保持

c.限拉应变可达水泥混凝土的100倍左右

四、其他特点

1、阻燃性→纤维在高温下熔化，最终形成水蒸气的转移通道，释放构件中的蒸汽压力，防止水泥基材的解决和损坏。

2、自水平→在变化条件下，强大的自动能力提高了构件的耐久性。

3、环保性能好→高延性纤维增强水泥基复合材料可加煤灰代替水泥，减少煤灰空气污染严重。

五、施工工艺较多

传统加固技术施工技术：基础开挖→绑扎钢筋网→穿墙打孔→对穿钢筋→支模板→两侧浇筑60mm厚混凝土(或压抹35mm以上砂浆)，不仅施工程序复杂，而且对原结构造成较大损坏。

高延性混凝土加固技术：无钢筋，仅在墙上按压10-20mm厚的高延性混凝土即可抵抗9度以上。

1、基层处理

基本表面应按要求清理（如果原结构表面有涂层，应先将涂层去除至原结构表面），不得有浮浆、灰层、油渍、松散层等杂物。

2、墙壁潮湿

施工前，必须不断浇筑结构基础表面，使结构基础表面足够湿润。

3、施工配制

A料(25kg)：水（5±1kg）：B料(纤维1小袋)，搅拌时常用3份料搅拌均匀。(以25公斤为例，此准备仅供参考)

4、调料方式

打开搅拌机前，先加入90水，在搅拌过程中加入A材料（水泥基材料），加入剩余10水，搅拌3~5min，然后将B材料（纤维）慢慢加入A材料（水泥基材料）搅拌，然后搅拌7~10分钟，使纤维分散均匀，停止搅拌。

5、按图纸设计规定施工高延性混凝土。手工压抹时，应分层封闭，每层厚度不大于15mm.如果表面分层封闭，待前一次压抹最终凝结时，再进行后一次压抹，确保每次压抹的前一次压抹表面粗糙，后一次压抹应刮平抛光。

6、保养

压抹后12小时内前期凝结后，施水保养，保持抹面层湿润，湿保养时间不少于7天。

高延性混凝土与水泥混凝土的区别，高延性混凝土加固技术规范，高延性混凝土市场背景，高延性混凝土秘方，高延性混凝土多少钱，高延性混凝土技术标准，高延性混凝土价格
