风机二次灌浆料

#高强度无收缩灌浆材料#具有高强度、早强度、自流平、无收缩、防腐（锈）腐蚀、施工简单可靠、成本低、工期短等优点，风电设备基本灌浆施工采用高强度无收缩灌浆材料，只需添加产品推荐水，搅拌均匀，生产工艺如下：

注浆槽架体模板→主体现浇混凝土→基本表面处理→上锚板校正→配置高强度无收缩灌浆材料→二次灌浆→保养。

风电基础二次灌浆施工工艺采用高强无收缩灌浆材料：

1、注浆槽架体模板

风机基础灌浆前框架灌浆槽模板，注意灌浆槽宽度深度符合规定，避免灌浆材料用量过大，预留太小，导致凿子切割成本上升。

2、基本表面处理

基本表面应凿毛，无碎石、油渍、灰层、浮浆、蜡质等。

3、灌浆前24小时保持表面湿润，灌浆前1小时消除表面积水。

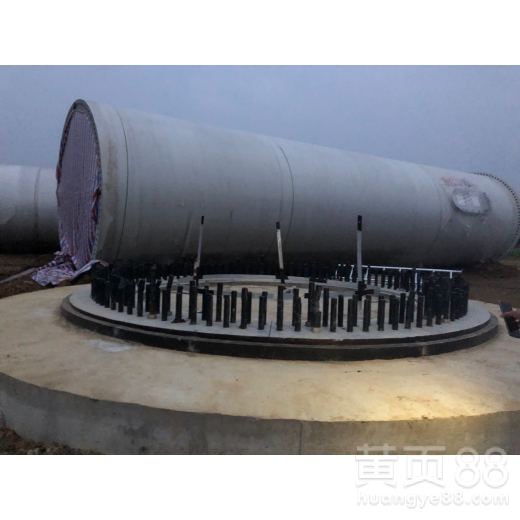

4、上锚板校正

注浆前锚板平整度不大于1.5mm,灌浆后不大于2mm.由于灌浆后浆体与上锚板和螺栓紧密配合，上强度后载荷均匀，必须严格测量上锚板的平整度，并在灌浆施工前、灌浆施工后、起吊施工前进行测量和重新测量。

5、灌浆料配置

每袋高强度无收缩灌浆料25公斤，需加水2.7kg-2.9kg上下，各厂家产品标准不同，需严格执行放水搅拌比例。

6、灌浆料拌和

采用低速机械搅拌，防止带气，至少搅拌3分钟，直到混合物完全对称，无结团。静置搅拌好的灌浆材料1～搅拌2分钟，尽量排出空气，然后搅拌1分钟～2分钟。

7、二次灌浆

灌浆时，应从一侧逐渐灌浆，直至另一侧溢出。不得同时从多侧灌浆。灌浆应继续进行，不得中断。禁止在灌浆过程中振动，以确保灌浆层的均匀性。

8、保养

灌浆后可覆盖湿麻纱、土工布或塑料薄膜，并保持湿润，冬季应注意保温。
