快干水泥基灌浆料

第一，产品优势

早强高强浇注后1-3天强度约为30Mpa，加快施工进度。

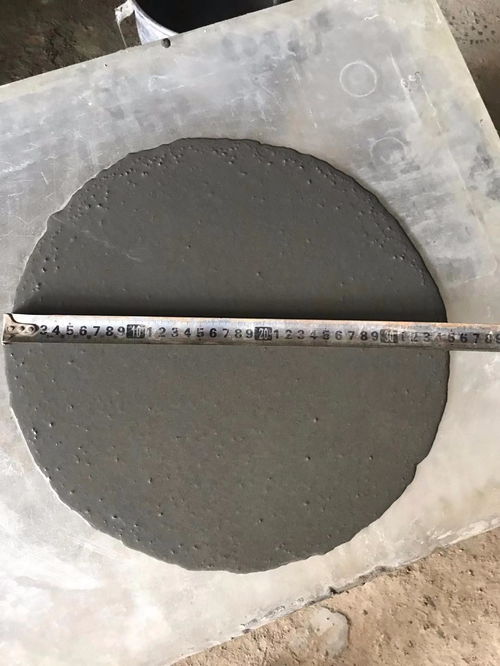

当场只需放水搅拌自动流出状态，立即倒入设备基础，水泥砂浆自动流出，工程施工无振动，保证无振动、远距离灌浆施工。

微型膨胀浇筑物长期无收缩，保证了设备和基本密切接触，基础和基础之间没有收缩，膨胀压力应力适当，保证了系统的长期安全运行。

耐碱性渗透在汽车机油中浸泡30天后，其强度增加10%以上，成型体、密实度、抗渗性等级，以及与电机轴油渍融为一体的环保。

耐久性200万次疲劳试验，50次冻融循环验证试验抗压强度变化不大。

耐候性好-40℃~600℃长期安全操作

严格控制低碱耐腐蚀原料的碱含量，适用于碱-骨料反映有抑制规定工程项目。

操作方法三

1.基础处理

清理设备基础表面时，不得有砾石、浮灰、灰尘、油渍、脱膜剂等杂物。灌浆前24小时，设备基础表面应充分潮湿。灌浆前1小时，应吸收存水。

确定灌浆方法

根据机械设备电机轴的具体情况，选择合适的灌浆方法，因为CGM流通性能非常好。一般情况下，可以使用“重量法灌浆”，将需要的浆体立即从模板口灌入，完全依靠浆体本身的重量自主覆盖光漆，填充所有灌浆室内空间；如果灌浆面积大，结构特别复杂，或者室内空间小，距离远，可以采用“上级漏斗法灌浆”或“工作压力法灌浆”进行灌浆，以保证浆体能够更好地填充每个角落。

模板支撑胶州市高强度灌浆材料

根据建立的灌浆方法和灌浆施工图架模板，模板的精确定位设计标高应超过机械设备底座上的外观至少50毫米。模板必须牢固牢固，以防止松动和跑浆。

高强度灌浆材料的混合

根据产品合格证书中的水料比明确加水流量，生活用水应用于搅拌自来水。水的温度最适合5~40℃，可以用机械或人工搅拌。机械搅拌时，搅拌时间一般为1~2分钟。人工搅拌时，应在2/3的需水量中搅拌2分钟，然后将剩余的需水量再次搅拌均匀。标准砂浆稠度的加水流量为12%-14%。

5.注浆

灌浆施工必须符合下列规定：

(1)浆体需要从一侧灌入，直到另一侧溢出，有利于排出机械设备电机轴与混凝土底座之间的气体，使灌浆丰富，不能从四侧同时灌浆。

灌浆结束后，需持续进行，不能中断，应尽量减少灌浆时间。

(3)注浆过程中不适宜振捣力度，必要时用竹条等带动引流。

每次注浆层的厚度不得超过100毫米。.

(5)长度设备及路轨基本灌浆，应采用按段工程施工。每段距离10m最合适。

在整个灌浆过程中，如果发现表面是泌水状态，可以撒上一点CGM颗粒，吸收水分。

(7)当注浆层厚度超过1000mm的机器基础灌浆时，可将高强度灌浆料混合后按总产量比1。:1加入0.5mm碎石，但是需要经过检查才能确定其可灌性能是否符合要求。

机械设备基础灌浆完成后，要去除的部分必须在灌浆层终凝时解决。

在灌浆过程中，应尽量避免灌浆层受到机械振动的冲击，直至出模前，以免损坏未结算的硬灌浆层。

模板与设备基座的垂直距离应控制在100mm左右，这有利于灌浆施工。
