水泥基灌浆料的标准

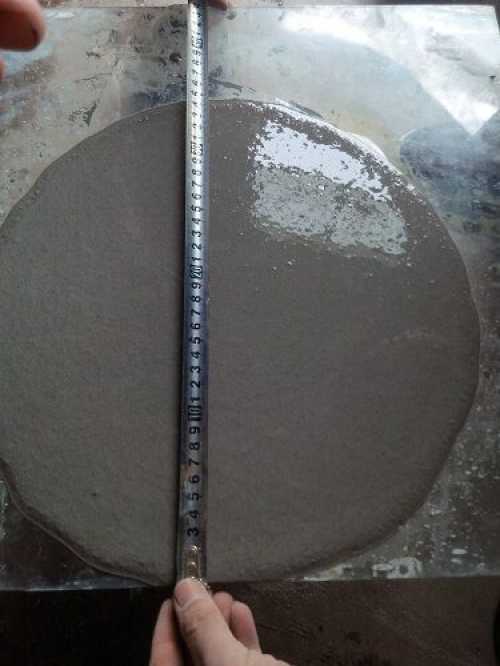

水泥基灌浆材料应以高强度材料为石材，以塑料为粘结剂，配以高流态、微膨胀、防假凝等成分。在施工现场加入一定量的水，混合均匀即可使用。水泥基灌浆材料具有自动流出性强、快硬、早强、高强度、无收缩、微膨胀、自密性强、防锈处理等优点，在施工中应用广泛，因为验收要求不同，所以根据测试标准的选择非常重要。本文讨论了许多关于水泥基灌浆材料测试的规范。

一、《混凝土结构工程施工质量验收规范》(GB50204-2015)

本标准在“6预应力钢筋分部工程”“6.5注浆及封锚”中要求：

注浆用环氧胶泥样品的抗拉强度不得低于30MPa.样品抗拉强度试验必须符合下列规定：

1、每组应抽取6个周长为70.7mm的正方体试样，并对28d进行标准养护;

2、样品的抗拉强度应为6个样品的平均值；当一组样品的抗拉强度zui最大值或zui小值与平均值之间的距离超过20%时，应选择中间4个强度平均值。

这里只确定样品总数、规格型号、维护标准及其数据处理方法，不明确成型标准、检测仪器、破碎要求等，以该标准作为检测依据显然远远不够。

二、《水泥基灌浆材料应用技术规范》(GB/T50448-2015)

本标准在“3基本要求”中要求应用领域：地脚螺钉钢筋锚固、设备基础或钢结构柱底板灌浆、钢筋混凝土结构加固、预应力混凝土结构孔灌浆、插入式混凝土柱灌浆等。

标准规定：水泥基灌浆材料的石料粒度不得超过4.75mm时，应采用GB/T17671《水泥砂强度检验方法（ISO法）》作为抗拉强度。应特别注意成型工艺为“非振动法”。稍微混合的浆液应立即触摸试件，浆液应与试件上边缘对齐。从混合计算时间到成型，应在6min内进行。当水泥基灌浆材料的石料粒度超过4.75mm时，应采用GB/T50081《普通混凝土力学性能试验方法标准》作为抗拉强度。同样需要特别注意的是，在成型过程中，“搅拌好的浆液应立即触摸试件，并适度手工制作振动浆液，应与试件上边缘对齐。”

本标准确定了试验中的规定，在引入试样时要注意试样的成形标准。

三、《公路桥涵施工技术规范》(JTG/TF50-2011)

本标准在“7.9后张孔道灌浆封锚”中要求:预应力工程后张孔道灌浆封锚的浆体抗拉强度按GB/T17671《水泥砂强度检验方法(ISO法)》执行。

四、《钢筋连接套筒灌浆材料》(JG/T408-2013)

本标准适用于预制建筑施工过程中广泛使用的钢筋搭接套筒灌浆材料。明确规定抗拉强度按GB/T17671《水泥砂强度检验方法(ISO法)》规定，但样品成形标准有自己的要求:“将浆料触摸试件，直至浆料与试件上边缘平齐，成形过程中不应振动试件。整个混合成形过程需要在6分钟内进行。在成形房间静止2小时后，将装有浆料的试件移入养护箱。”

五、《混凝土模卡砌块应用技术规程》(DGTJ08-2087-2011)

根据《建筑砂浆基本性能试验方法标准》(JGJ70-2009)，该技术规范明确了用于混凝土模卡填充墙穿孔的浆体的抗拉强度试验。
