超细水泥是什么

超细水泥是一种理想的高功能超细水泥基灌浆材料，由无机材料组成，具有优异的浸湿性和可灌性，类似于分析化学灌浆液。它的化学成分决定了不污染水、土壤、气体等周围环境。与其他灌浆材料相比，它具有更高的安全性，被归类为绿色节能建材产品。超细水泥制成的浆料具有良好的可灌性，可浸入细砂粉砂混合层、粉砂层和粉土层，这些层通常被认为不能浸泡在水泥颗粒中。它可以应用于4.0以上的高水灰比。它有以下优点:1、比例与密度：标准超细水泥比例为3.1，密度一般为3100KG/立方。

2、大小：指超细水泥颗粒的大小水平。在此期间，位置D50可细至1um以下，实现次纳米，较大的Dmax粒度不超过18um，80%以上的粒度在5um以下。尺寸越低，硬化越快，早期强度越高。

3、凝结时间:超细水泥放水搅拌至逐渐凝结所需时间称为终凝时间。从放水搅拌到凝结所需的时间称为终凝时间。硅酸盐超细水泥和普通硅酸盐超细水泥的终凝时间不早于45分钟，终凝时间不晚于6.5小时；火山灰超细水泥、煤灰超细水泥、复合硅酸盐超细水泥的终凝时间不晚于10小时。

4、稳定性：指超细水泥在硬化过程中容积变化的对称作用。如果超细水泥中含有大量的残留物，就会出现不均匀的变形。

5、水比：超细水泥和水效应也会产生化学反应，在超细水泥硬化过程中，持续释放的热量称为水比。

6、标准稠度：指极细水泥净浆对标准试杆的沉入具有必然阻力的稠度。

工艺性能

外形：灰粉

比例：3.0±0.20

表观密度kg//L）：0.7±0.20

味道：无

毒性：无

粒度。比表面(cm2//g）：≧8500

粒度。中等粒度D50(？m）：≦2

粒度。大粒度Dmax(？m）：≦20

浆料强度特性

灌浆材料具有流通性能好、强度高的特点，与普通硅酸盐水泥相比，在水灰比相同时具有较高的强度(GB177-85)。

凝固时间：终凝﹥120min；终凝﹤8天

抗折强度：3天﹥6.5Mpa；7天﹥7.5Mpa；28天﹥8Mpa

抗拉强度：3天﹥45Mpa；7天﹥55Mpa；28天﹥65Mpa

在不同水灰比中，注浆料净浆强度比

与水泥一样，灌浆材料的流动性和渗透性随着水灰比的增加而增加，但凝结时间随着水灰比的增加而增加，强度随着水灰比的增加而降低。因此，在符合施工标准的前提下，应尽可能降低水灰比。

水灰比=0.5：7天达62.1Mpa；28天达78.4Mpa

水灰比=1.0：7天达14.2Mpa；28天达20.9Mpa

水灰比=1.5：7天达6.4Mpa；28天达11.7Mpa

水灰比=2.0：7天达3.5Mpa；28天达6.2Mpa

水灰比=3.0：7天达2.3Mpa；28天达4.5Mpa

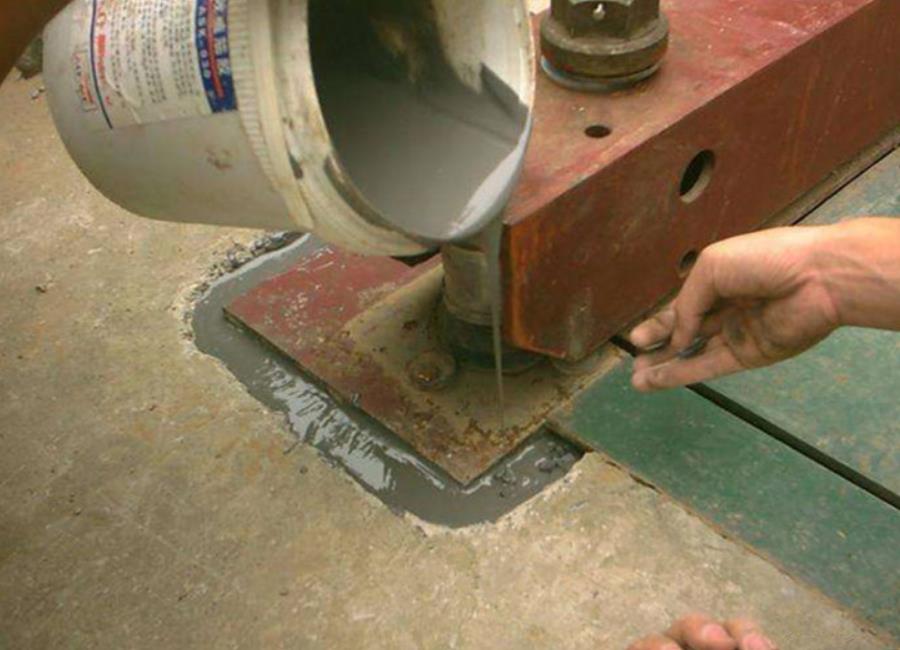

超细水泥注浆材料的使用方法

根据不同的尺寸间隙空间间隙空间间隙．不同的土壤环境条件、不同的灌浆基本条件、不同的强度指标规定了合适的水灰比(一般灌浆科水灰比为0.5-4.0)，用电动分散机搅拌，直至成分均匀。．然后将浆料倒入灌浆桶中。

将灌浆机的输送管唇部与预先固定在基础上的灌浆嘴连接固定，连接灌浆机的电源，打开闸阀进行灌浆．并且在一定范围内(通常在0.1-0.5MPa范围内)控制灌浆压力。不同的基本条件，不同的水灰比，需要不同的灌浆压力。灌浆压力大，可能导致劈裂灌浆，无法均匀渗透。灌浆压力太小，无法渗透到小空间)。

待灌浆结束后，将灌浆孔封闭。

如果灌浆面积较大，可以采用按段灌浆。
